Porte-fusibles DC pour applications photovoltaïques Lovato : la sécurité Bricochoix au cœur de votre énergie solaire

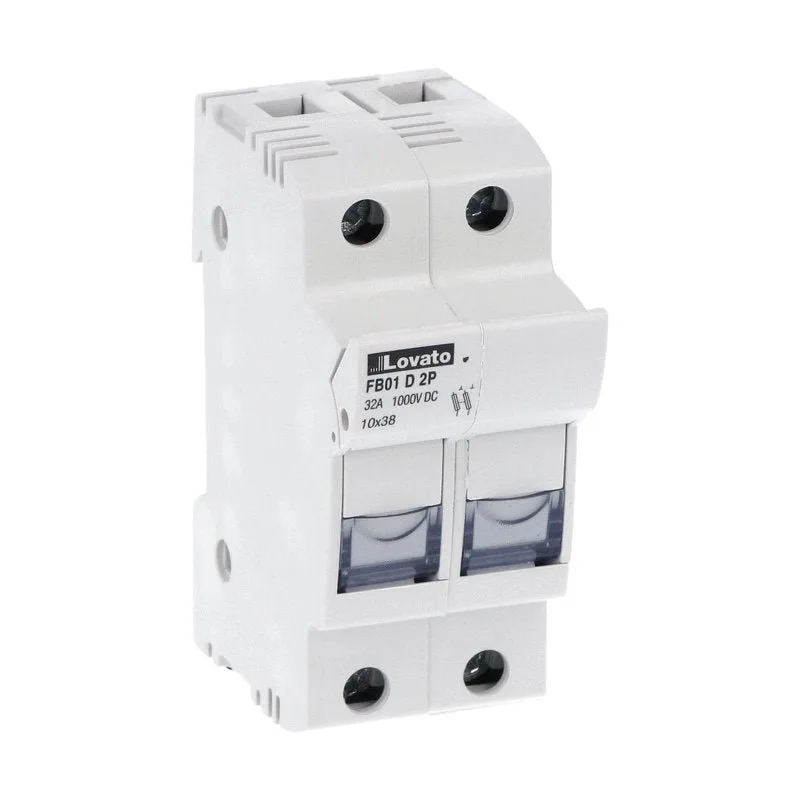

Les porte-fusibles DC Lovato série FB sont des dispositifs modulaires compacts occupant 2 modules DIN. Ils sont optimisés pour accueillir des fusibles cylindriques de taille 10 × 38 mm, le standard industriel pour le photovoltaïque.

L’appareil se distingue par sa robustesse thermique, capable de fonctionner jusqu’à +70 °C (avec déclassement), ce qui est crucial pour les coffrets DC exposés à la chaleur. Le design ergonomique permet une ouverture sécurisée pour le remplacement des fusibles, tandis que le degré de protection IP20 protège contre les contacts directs. La version avec voyant est particulièrement recommandée : elle permet d’identifier en un coup d’œil quel fusible a sauté sans avoir à ouvrir le porte-fusible, réduisant ainsi drastiquement les temps de maintenance sur les grandes installations.

Caractéristiques techniques – Détails techniques

Les porte-fusibles Lovato regroupent des spécifications de haute performance :

• Tension maximale (Un) : 1000 V DC.

• Courant maximal (In) : 32 A.

• Format de fusible : 10 × 38 mm (type gPV recommandé).

• Nombre de pôles : 2P (pour protection des pôles + et -).

• Catégorie d’utilisation : DC20B 1000 V DC.

• Montage : rail DIN 35 mm (IEC/EN 60715).

• Raccordement : section de conducteur jusqu’à 16 mm² (rigide ou flexible).

• Couple de serrage : 2,5 Nm (bornes haute résistance).

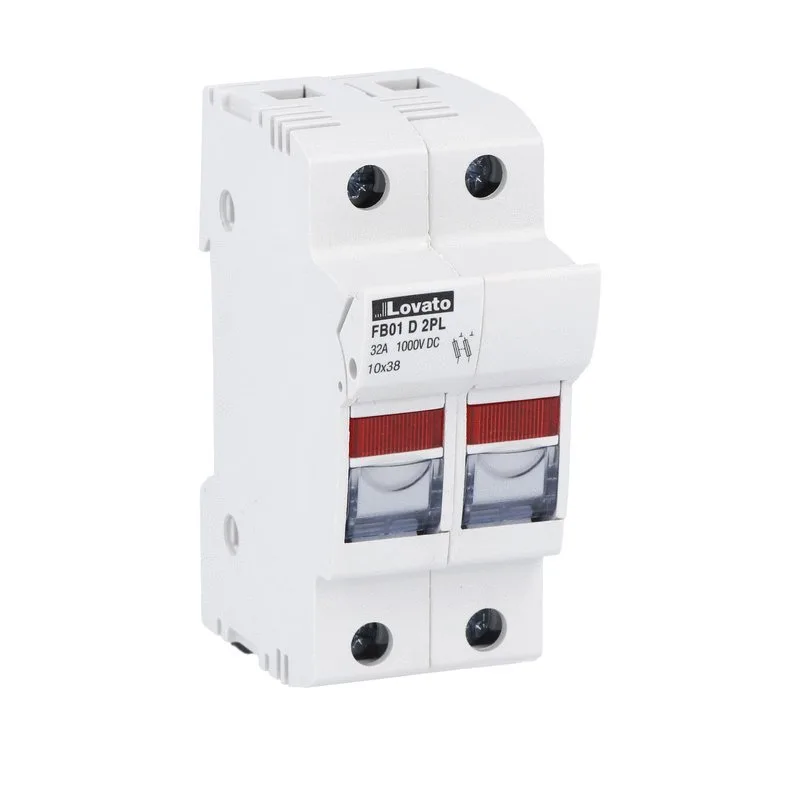

• Indicateur de fusion (sur version PL) : LED intégrée pour signalisation de fusible grillé.

• Température de fonctionnement : -40 °C à +70 °C (température ambiante).

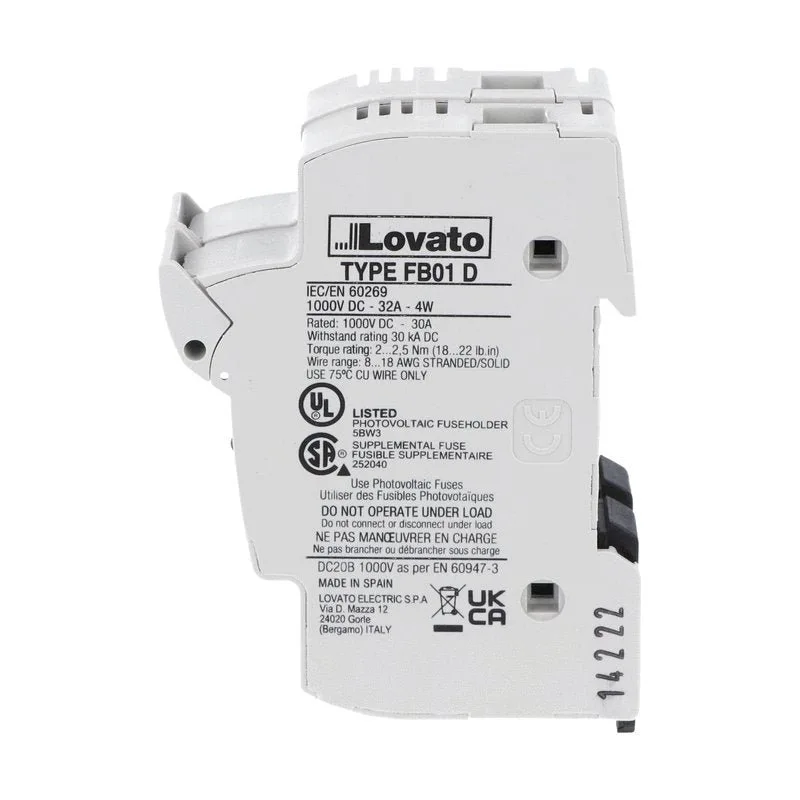

• Certifications : UL 4248-18, IEC/EN 60269, CSA C22.2.

Compatibilité

Ce porte-fusible DC est le composant de base pour :

• Coffrets de protection DC (string boxes) : protection individuelle des chaînes de panneaux solaires.

• Onduleurs photovoltaïques : protection des entrées DC contre les courants de retour.

• Systèmes de stockage : sécurisation des lignes de batteries haute tension.

• Pompage solaire : protection des circuits d’alimentation des variateurs de fréquence DC.

Installation

La mise en service des porte-fusibles Lovato chez Bricochoix est simple et rapide :

1. Montage : Clipsez le module sur le rail DIN de votre coffret étanche.

2. Câblage : insérez vos câbles solaires (généralement 4 mm² ou 6 mm²) dans les bornes et serrez au couple de 2,5 Nm.

3. Insertion du fusible : ouvrez le tiroir frontal, insérez deux fusibles 10 x 38 gPV (non fournis) calibrés selon la puissance de vos panneaux.

4. Fermeture : refermez fermement le tiroir jusqu’au clic de verrouillage.

5. Vérification : pour la version avec voyant, assurez-vous que la LED est éteinte en fonctionnement normal.

Utilisation

Pour garantir une protection optimale de votre installation solaire :

• Étape 1 – Dimensionnement : choisissez toujours un fusible dont le calibre est environ 1,5 fois supérieur au courant de court-circuit ($I_{sc}$) de votre string.

• Étape 2 – Maintenance visuelle : inspectez régulièrement le voyant lumineux. Si la LED s’allume (sur le modèle PL), cela indique que le fusible a fondu et doit être remplacé.

• Étape 3 – Remplacement sécurisé : ne remplacez jamais un fusible sous charge. Coupez d’abord l’onduleur ou le sectionneur principal avant d’ouvrir le tiroir du porte-fusible.

• Étape 4 – Serrage : vérifiez le serrage des bornes après les premiers mois d’utilisation, les cycles thermiques pouvant parfois détendre les connexions.

• Étape 5 – Qualité des fusibles : utilisez exclusivement des fusibles de type gPV certifiés pour 1000 V DC afin d’assurer l’extinction correcte de l’arc électrique.
