Systèmes de montage de panneaux solaires MiniRail

Bricochoix vous présente le MiniRail, le système de montage de panneaux solaires le plus compact et efficace pour les toitures en tôle trapézoïdale. Développé par K2 Systems, ce système révolutionnaire permet une installation rapide, universelle et extrêmement stable sur vos structures industrielles ou domestiques. Optimisez vos projets photovoltaïques avec une solution qui allie gain de temps, économie de stockage et fiabilité certifiée, disponible dès maintenant chez Bricochoix.

Marque :

1.220,00 MAD

Comparer

Ajouter à la liste de souhaits

Livraison partout au Maroc

Expédition rapide en 24h à 48h vers toutes les villes et régions.

Paiement à la livraison

Payez en espèces à la réception de votre commande en toute sécurité.

Description

Fermer

Système de montage MiniRail : l’innovation K2 Systems pour toitures en tôle trapézoïdale chez Bricochoix

Le MiniRail est un système de fixation ingénieux conçu pour un montage direct sur les ondes de la tôle trapézoïdale. Grâce à son design optimisé, il permet un changement d’orientation facile des panneaux (portrait ou paysage) grâce à les mêmes composants de base. Ce système se distingue par sa logistique simplifiée : ses rails courts s’empilent parfaitement, réduisant les coûts de transport et l’espace de stockage. Fabriqué en aluminium de haute qualité, il assure une durabilité exemplaire même sous les climats les plus exigeants.

Spécifications techniques – Détails techniques

Domaine d’application : toitures en tôle trapézoïdale ou panneaux sandwich (acier ou aluminium).
Épaisseur minimale du matériau : 0,5 mm pour l’acier et 0,7 mm pour l’aluminium.
Inclinaison de toiture autorisée : de $5^{\circ}$ à $75^{\circ}$
Largeur de l’onde (crête) : minimum 22 mm.
Entraxe des ondes : variable de 101 mm à 450 mm.
Matériau des rails : aluminium EN AW-6063 T66.
Joint d’étanchéité : EPDM intégré pour une protection maximale contre les infiltrations.
Vis de fixation : vis auto-foreuses avec rondelles d’étanchéité.

Compatibilité

Le système MiniRail est universellement compatible avec la majorité des panneaux solaires du marché. Il est conçu pour s’adapter à une large gamme de tôles trapézoïdales grâce à sa géométrie flexible. Pour les projets nécessitant une inclinaison supplémentaire ou une meilleure ventilation, il est entièrement compatible avec les composants MiniFive, permettant une élévation de $5^{\circ}$

Installation

L’installation du MiniRail est l’une des plus rapides du secteur. Le processus se déroule en quelques étapes élémentaires :

Marquage : définition de l’emplacement des rails sur les ondes de la tôle.
Fixation : vissage direct des rails courts (MiniRail 50 ou MiniRail 12) à l’aide de vis auto-foreuses.
Mise en place : installation des panneaux solaires grâce à les brides de serrage universelles (OneMid ou OneEnd).
Orientation : pour un montage portrait, utilisez les accessoires MiniClamp et MiniClamp Clamp.

Utilisation

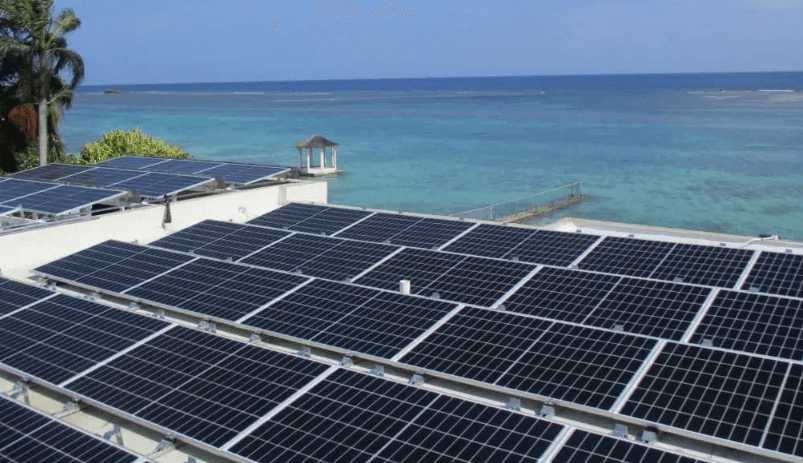

Ce système est idéal pour les bâtiments industriels, agricoles ou les résidences privées équipées de toitures métalliques. Il est particulièrement recommandé pour les installations où la légèreté et la rapidité de pose sont des facteurs critiques. Le MiniRail garantit une ventilation adéquate sous les modules, optimisant ainsi leur rendement thermique.

Caractéristiques

Universalité : une seule famille de composants pour toutes les orientations de panneaux.
Étanchéité garantie : utilisation systématique de joints EPDM de haute qualité.
Logistique optimisée : rails courts et compacts pour un transport facilité.
Certification : produit certifié par des organismes de contrôle technique indépendants.
Fixation directe : aucun perçage préalable requis grâce aux vis auto-foreuses spécialisées.
