Pince ampèremétrique : Guide complet pour mesurer la consommation électrique

La pince ampèremétrique représente l’outil incontournable pour tout particulier souhaitant contrôler sa consommation électrique domestique. Cet instrument de mesure permet d’évaluer avec précision l’intensité du courant électrique qui traverse vos appareils, vous offrant une vision claire de votre consommation énergétique. Dans un contexte économique où les factures d’électricité ne cessent d’augmenter, maîtriser sa consommation devient un enjeu majeur pour chaque foyer marocain.

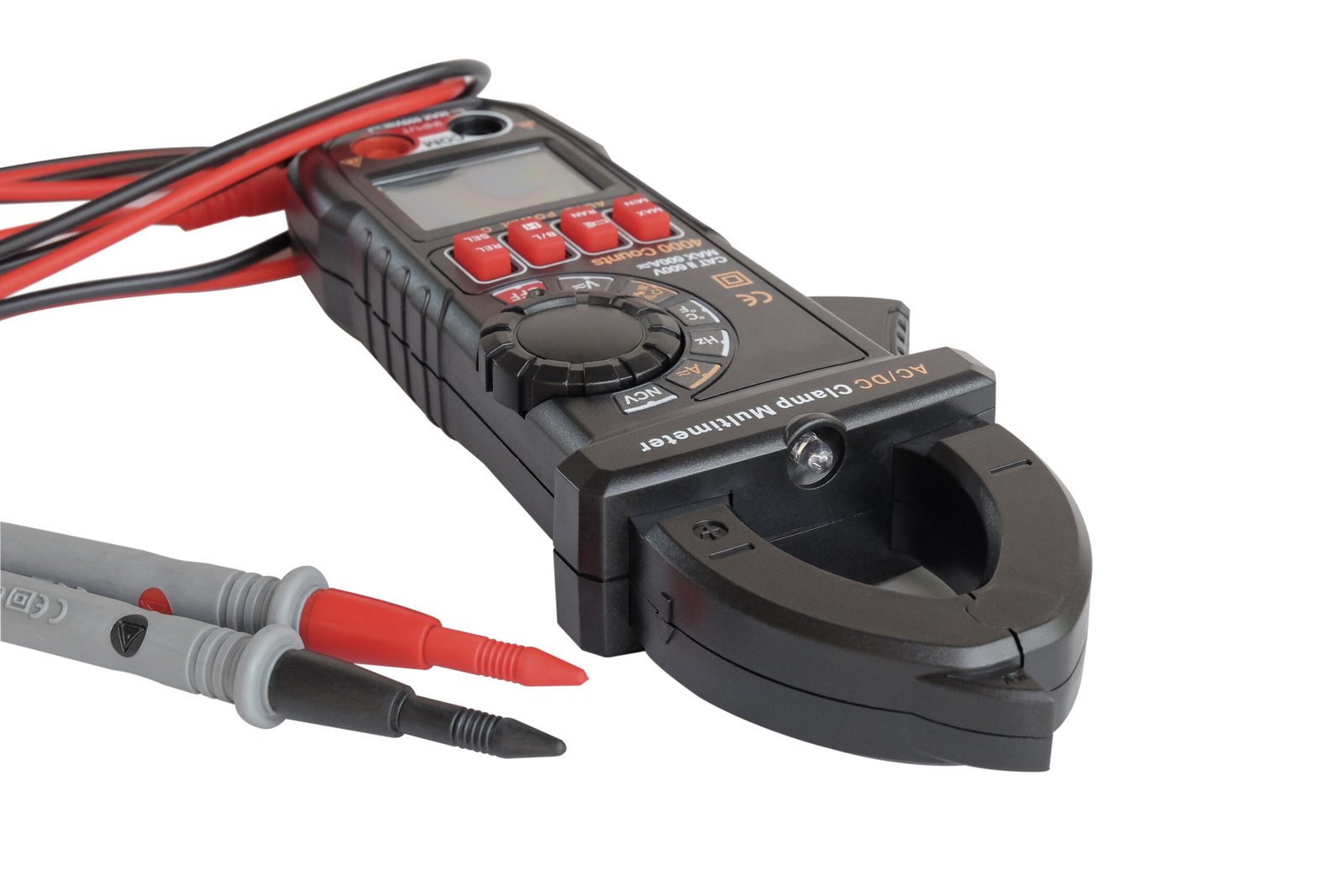

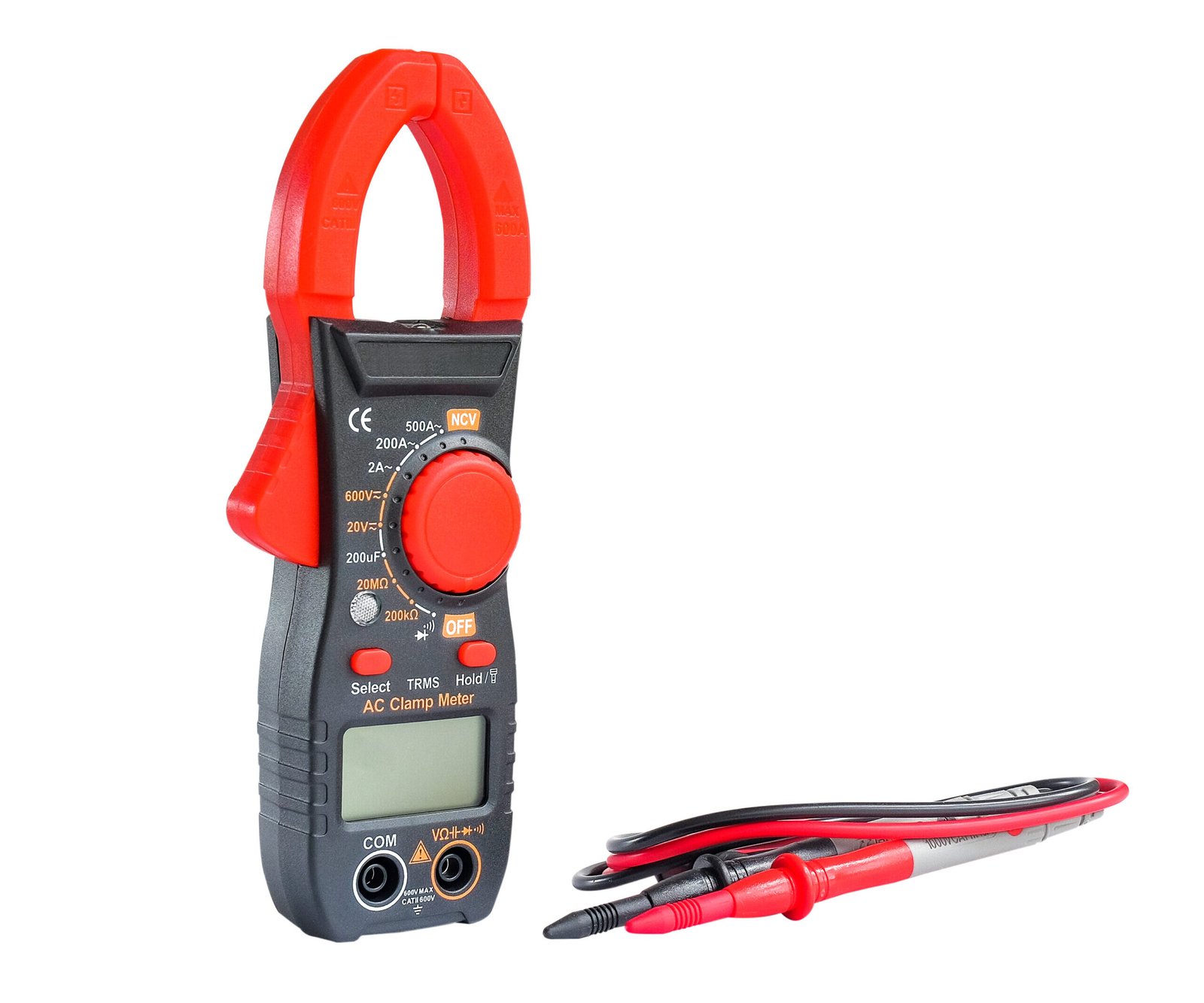

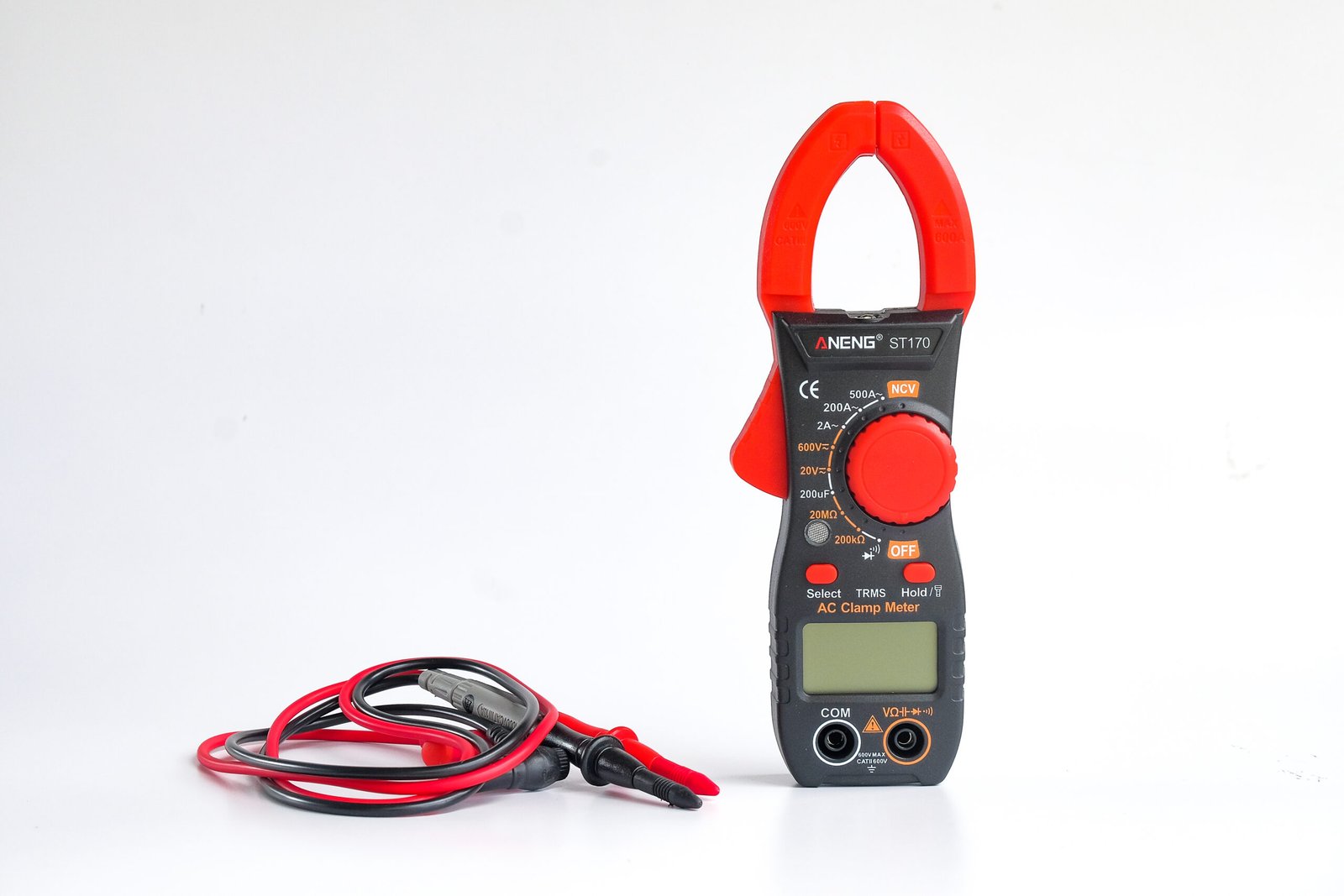

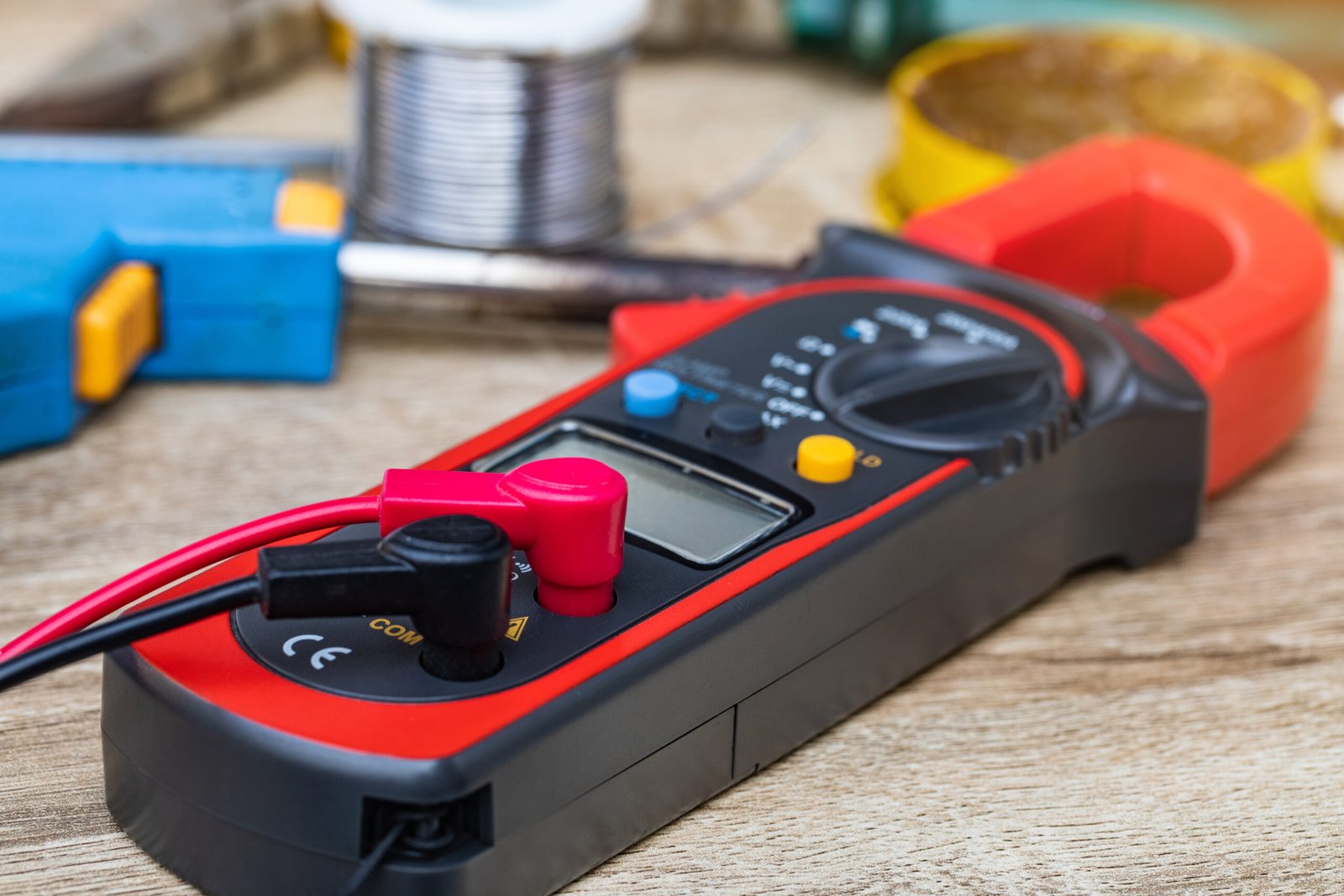

Qu’est-ce qu’une pince ampèremétrique ?

Une pince ampèremétrique est un instrument de mesure électrique qui permet de mesurer l’intensité du courant électrique sans avoir besoin de couper le circuit. Contrairement aux multimètres traditionnels, cet appareil se caractérise par ses mâchoires qui s’ouvrent pour enserrer le conducteur électrique. Le principe de fonctionnement repose sur la mesure du champ magnétique généré par le passage du courant dans le conducteur. Cette technologie permet une mesure sécurisée et non-intrusive de l’intensité électrique.

L’avantage principal de cet outil réside dans sa capacité à effectuer des mesures sur des installations électriques en fonctionnement, sans risquer d’interrompre l’alimentation ou de créer des dangers liés à la manipulation des conducteurs sous tension. Les pinces ampèremétriques modernes intègrent également d’autres fonctions comme la mesure de tension, de résistance et parfois même de puissance, ce qui en fait des outils polyvalents pour l’analyse de la consommation électrique domestique.

Comment fonctionne une pince ampèremétrique ?

Le fonctionnement d’une pince ampèremétrique s’appuie sur le principe de l’induction électromagnétique découvert par Faraday. Lorsqu’un courant électrique circule dans un conducteur, il génère un champ magnétique proportionnel à l’intensité de ce courant. La pince ampèremétrique dispose de capteurs sensibles à ce champ magnétique, généralement constitués de bobines de détection ou de capteurs à effet Hall selon la technologie utilisée.

Les mâchoires de la pince contiennent un noyau ferromagnétique qui concentre et canalise le champ magnétique créé par le conducteur. Cette concentration permet aux capteurs de détecter avec précision les variations du champ magnétique et de les convertir en valeur d’intensité électrique affichée sur l’écran de l’appareil. Pour obtenir des mesures fiables, il est essentiel que le conducteur soit parfaitement centré dans la pince et que les mâchoires soient complètement fermées, éliminant ainsi les fuites magnétiques qui pourraient fausser la lecture.

Types de pinces ampèremétriques disponibles

Quelles sont les principales catégories de pinces ampèremétriques ?

Le marché propose plusieurs types de pinces ampèremétriques adaptées à différents besoins et budgets. Les pinces analogiques, plus anciennes mais toujours utilisées, offrent une lecture directe via une aiguille sur un cadran gradué. Leur principal avantage réside dans leur simplicité d’utilisation et leur prix abordable, généralement compris entre 200 et 400 MAD. Cependant, leur précision reste limitée et la lecture des valeurs peut s’avérer délicate.

Les pinces numériques dominent aujourd’hui le marché grâce à leur précision supérieure et leurs fonctionnalités étendues. Équipées d’écrans LCD clairs, elles affichent directement les valeurs mesurées et proposent souvent plusieurs unités de mesure. Les modèles d’entrée de gamme sont disponibles à partir de 300 MAD, tandis que les versions professionnelles peuvent atteindre 2 000 MAD. Certaines pinces haut de gamme intègrent des fonctions de mémorisation, de calcul automatique de puissance et même de connectivité Bluetooth pour l’enregistrement des données sur smartphone.

Comment choisir la bonne pince selon ses besoins ?

Le choix d’une pince ampèremétrique dépend principalement de l’usage prévu et du budget disponible. Pour un usage domestique occasionnel, une pince numérique basique de 400 à 600 MAD suffira largement. Ces modèles permettent de mesurer l’intensité des appareils ménagers courants et d’identifier les plus gros consommateurs d’énergie. Il convient de vérifier que l’appareil peut mesurer des courants allant de quelques milliampères à plusieurs dizaines d’ampères pour couvrir tous les équipements domestiques.

Pour un usage plus intensif ou professionnel, il est recommandé d’investir dans une pince de qualité supérieure, avec un budget de 800 à 1 500 MAD. Ces modèles offrent une meilleure précision, une plage de mesure plus étendue et des fonctions additionnelles comme la mesure de puissance active, réactive et apparente. La robustesse de construction et la qualité des mâchoires constituent également des critères importants pour garantir la durabilité de l’investissement. Chez Bricochoix, vous trouverez une sélection d’outils de mesure adaptés à tous les besoins professionnels et domestiques.

Utilisation pratique pour mesurer la consommation domestique

Comment procéder à la mesure de consommation avec une pince ampèremétrique ?

La mesure de consommation avec une pince ampèremétrique nécessite de respecter certaines étapes pour garantir des résultats fiables et sécurisés. La première étape consiste à identifier le conducteur d’alimentation de l’appareil à mesurer. Il est crucial de n’enserrer qu’un seul conducteur dans la pince : soit le fil de phase, soit le fil de neutre, mais jamais les deux simultanément. Si vous pincez à la fois la phase et le neutre, les champs magnétiques s’annulent mutuellement et la lecture sera nulle.

Avant de procéder à la mesure, assurez-vous que la pince ampèremétrique est correctement calibrée en effectuant un zéro à vide. Positionnez ensuite les mâchoires de la pince autour du conducteur choisi, en veillant à ce qu’elles soient parfaitement fermées et que le conducteur soit centré. Démarrez l’appareil à mesurer et relevez la valeur d’intensité affichée. Pour obtenir la consommation en watts, multipliez cette intensité par la tension d’alimentation (généralement 220V au Maroc). Cette méthode simple permet d’évaluer la consommation instantanée de n’importe quel appareil électrique.

Quels appareils domestiques peut-on mesurer efficacement ?

Une pince ampèremétrique permet de mesurer la consommation de la quasi-totalité des appareils électriques domestiques. Les gros électroménagers comme les réfrigérateurs, lave-linge, lave-vaisselle et climatiseurs sont particulièrement intéressants à analyser car ils représentent souvent la plus grande part de la facture électrique. Ces appareils présentent généralement des intensités comprises entre 3 et 15 ampères selon leur puissance et leur mode de fonctionnement.

Les appareils de chauffage électrique, radiateurs et chauffe-eau constituent également des cibles prioritaires pour l’optimisation énergétique. Leur consommation varie considérablement selon la saison et les habitudes d’utilisation. Même les petits appareils comme les téléviseurs, ordinateurs et éclairage méritent d’être mesurés, car leur fonctionnement prolongé peut représenter une consommation significative. La mesure régulière permet d’identifier les équipements défaillants qui consomment anormalement ou les appareils en veille qui maintiennent une consommation parasite non négligeable.

Analyse et interprétation des résultats de mesure

Comment interpréter les valeurs mesurées par la pince ampèremétrique ?

L’interprétation des mesures effectuées avec une pince ampèremétrique nécessite de comprendre la relation entre intensité, tension et puissance. L’intensité mesurée en ampères indique le débit du courant électrique, mais pour connaître la consommation réelle, il faut calculer la puissance en multipliant l’intensité par la tension. Au Maroc, la tension domestique standard est de 220V en monophasé, ce qui simplifie les calculs. Une intensité de 5 ampères correspond donc à une puissance de 1100 watts environ.

Il est important de noter que certains appareils présentent des variations d’intensité selon leur cycle de fonctionnement. Un réfrigérateur, par exemple, consomme davantage au démarrage du compresseur puis stabilise sa consommation. Pour obtenir une mesure représentative, il convient d’observer l’appareil sur plusieurs cycles complets. Les appareils à moteur comme les lave-linge présentent également des pics de consommation lors des phases d’essorage qu’il faut prendre en compte dans l’analyse globale. La création d’un tableau de suivi permet de comparer les consommations et d’identifier les priorités d’optimisation.

Comment identifier les sources de surconsommation ?

L’identification des sources de surconsommation constitue l’objectif principal de l’utilisation d’une pince ampèremétrique en contexte domestique. Une démarche méthodique consiste à mesurer systématiquement tous les appareils de la maison et à comparer les résultats avec les données constructeur ou les valeurs de référence. Un écart significatif peut indiquer un dysfonctionnement, un vieillissement prématuré ou un mauvais réglage de l’équipement.

Les appareils en veille représentent souvent une source de surconsommation méconnue. Téléviseurs, décodeurs, ordinateurs et chargeurs maintiennent fréquemment une consommation résiduelle même éteints. Bien que faible individuellement (généralement entre 0.1 et 0.5 ampères), cette consommation cumulée sur de nombreux appareils et sur 24 heures peut représenter plusieurs dizaines de dirhams par mois. La pince ampèremétrique permet de quantifier précisément ces consommations parasites et de prioriser les actions correctives. Les multiprises avec interrupteur ou les programmateurs peuvent alors être utilisés pour éliminer ces consommations inutiles.

Conseils de sécurité et bonnes pratiques

Quelles précautions prendre lors de l’utilisation d’une pince ampèremétrique ?

L’utilisation d’une pince ampèremétrique sur des installations électriques sous tension impose le respect de règles de sécurité strictes. Avant toute mesure, il est essentiel de s’assurer que l’appareil de mesure est en bon état de fonctionnement et que ses calibres sont adaptés aux intensités attendues. Ne jamais dépasser les limites de mesure de l’instrument pourrait endommager l’appareil et créer des risques pour l’utilisateur. Il convient également de vérifier l’état des mâchoires et de s’assurer qu’elles se ferment correctement pour éviter les arcs électriques.

Le port d’équipements de protection individuelle reste recommandé même si la pince ampèremétrique permet une mesure sans contact direct avec les conducteurs. Chaussures isolantes et gants de protection peuvent s’avérer nécessaires dans certaines configurations. Il faut absolument éviter de manipuler les conducteurs ou de toucher les parties métalliques nues lors des mesures. En cas de doute sur la sécurité de l’installation électrique, il est préférable de faire appel à un électricien qualifié. Les conditions de conditions générales de ventes précisent d’ailleurs l’importance de respecter les normes de sécurité lors de l’utilisation des outils électriques.

Comment maintenir et calibrer sa pince ampèremétrique ?

La maintenance d’une pince ampèremétrique conditionne directement la fiabilité de ses mesures et sa durée de vie. Un nettoyage régulier des mâchoires avec un chiffon sec permet d’éliminer la poussière et les résidus qui pourraient affecter la fermeture et donc la précision des mesures. Il convient d’éviter les produits chimiques agressifs qui pourraient endommager les matériaux isolants ou les surfaces de contact des mâchoires.

Le calibrage de l’instrument doit être vérifié périodiquement, idéalement tous les six mois pour un usage intensif ou annuellement pour un usage occasionnel. Cette vérification peut être effectuée en comparant les mesures avec celles d’un autre instrument étalonné ou en utilisant un calibrateur spécialisé. La plupart des pinces modernes disposent d’une fonction de remise à zéro automatique qui doit être activée avant chaque série de mesures. Le stockage dans un environnement sec et à température stable préserve les composants électroniques et garantit la stabilité des mesures dans le temps. En cas de dysfonctionnement ou de doute sur la précision, la politique de retour et remboursement peut s’appliquer selon les conditions d’achat.

Avantages économiques de la mesure de consommation

Quel retour sur investissement attendre de l’achat d’une pince ampèremétrique ?

L’investissement dans une pince ampèremétrique de qualité, généralement compris entre 400 et 800 MAD pour un usage domestique, peut générer des économies significatives sur les factures d’électricité. L’identification et la correction des surconsommations permettent couramment de réduire la facture électrique de 10 à 20%. Pour un foyer marocain moyen avec une facture mensuelle de 400 MAD, cette économie représente 40 à 80 MAD par mois, soit un retour sur investissement en moins d’un an.

Au-delà des économies directes, la pince ampèremétrique permet de détecter précocement les dysfonctionnements d’équipements qui pourraient conduire à des pannes coûteuses. Un réfrigérateur qui consomme anormalement peut indiquer un problème de thermostat ou d’étanchéité qui, non traité, aboutirait à une panne majeure. La détection précoce de ces anomalies permet d’intervenir avant que les dégâts ne soient irréversibles, générant ainsi des économies substantielles sur les coûts de réparation ou de remplacement. Cette approche préventive s’inscrit dans une démarche de maintenance prédictive particulièrement pertinente pour les équipements électroménagers coûteux.

Comment optimiser sa consommation grâce aux mesures effectuées ?

L’optimisation de la consommation électrique basée sur les mesures d’une pince ampèremétrique passe par l’identification des priorités d’action selon le potentiel d’économie de chaque équipement. Les appareils présentant la plus forte consommation ou les plus grandes plages de fonctionnement constituent logiquement les cibles prioritaires. Un climatiseur consommant 2000 watts pendant 8 heures quotidiennes représente un coût de fonctionnement bien plus élevé qu’un téléviseur de 150 watts utilisé 4 heures par jour.

La mise en place d’actions correctives ciblées permet de maximiser les économies. Le remplacement des équipements les plus énergivores par des modèles plus efficaces, l’installation de programmateurs pour limiter les consommations inutiles, ou simplement la modification des habitudes d’utilisation peuvent générer des économies importantes. La mesure régulière avec la pince ampèremétrique permet de quantifier l’impact de ces actions et d’ajuster la stratégie d’optimisation. Selon les experts d’ABB, leader mondial des technologies électriques, une gestion active de la consommation peut réduire les coûts énergétiques domestiques de 15 à 30%.

En résumé

La pince ampèremétrique constitue un outil indispensable pour maîtriser sa consommation électrique domestique et réaliser des économies durables sur ses factures. Cet instrument permet de mesurer précisément l’intensité des appareils électriques sans intervention sur l’installation, offrant une approche sécurisée et non-intrusive de l’audit énergétique domestique.

Le choix d’une pince adaptée à ses besoins, généralement comprise entre 400 et 800 MAD pour un usage domestique, représente un investissement rapidement rentabilisé par les économies générées. L’identification des sources de surconsommation et la mise en place d’actions correctives ciblées permettent couramment de réduire la facture électrique de 10 à 20%, soit un retour sur investissement en moins d’un an pour la plupart des foyers marocains.
