Câble rigide vs souple : guide complet pour choisir le bon type

Le choix du bon câble électrique constitue un élément fondamental de toute installation électrique réussie. Entre câbles rigides et souples, les différences techniques et d’application sont nombreuses, et une sélection inadéquate peut compromettre la sécurité et la performance de votre installation. Ce guide détaillé vous accompagne dans la compréhension des spécificités de chaque type de câble, leurs domaines d’application privilégiés et les normes réglementaires qui encadrent leur utilisation. Que vous soyez un professionnel de l’électricité ou un particulier souhaitant réaliser des travaux d’installation, maîtriser ces différences vous permettra d’optimiser vos choix techniques tout en respectant les exigences de sécurité.

Définition claire des câbles rigides et souples

Un câble rigide se caractérise par un conducteur constitué d’un seul brin de cuivre massif, offrant une structure monolithique peu flexible. À l’inverse, un câble souple comprend plusieurs brins de cuivre très fins tressés ensemble, conférant une flexibilité importante et une résistance aux mouvements répétés. Cette différence structurelle fondamentale détermine leurs applications respectives.

Caractéristiques techniques des câbles rigides

Les câbles rigides présentent des propriétés techniques spécifiques qui les rendent particulièrement adaptés aux installations fixes. Leur conducteur monobrin offre une résistance électrique légèrement inférieure aux câbles souples de section équivalente, optimisant ainsi la transmission du courant électrique. Cette caractéristique se traduit par des pertes énergétiques réduites sur les longues distances, un avantage non négligeable dans les installations de grande envergure. La structure rigide garantit également une excellente stabilité dimensionnelle dans le temps, évitant les déformations susceptibles d’affecter les connexions électriques. Ces câbles & accessoires électriques maintiennent leurs propriétés mécaniques et électriques sur de longues périodes, réduisant les besoins de maintenance.

L’isolation des câbles rigides bénéficie généralement d’une épaisseur optimisée pour les applications statiques, permettant d’atteindre des niveaux de tension de service élevés tout en conservant un diamètre extérieur raisonnable. Cette conception favorise une dissipation thermique efficace, élément crucial pour prévenir l’échauffement excessif lors du passage de courants importants. Les coefficients de dilatation thermique des matériaux utilisés sont calculés pour minimiser les contraintes mécaniques lors des variations de température ambiante.

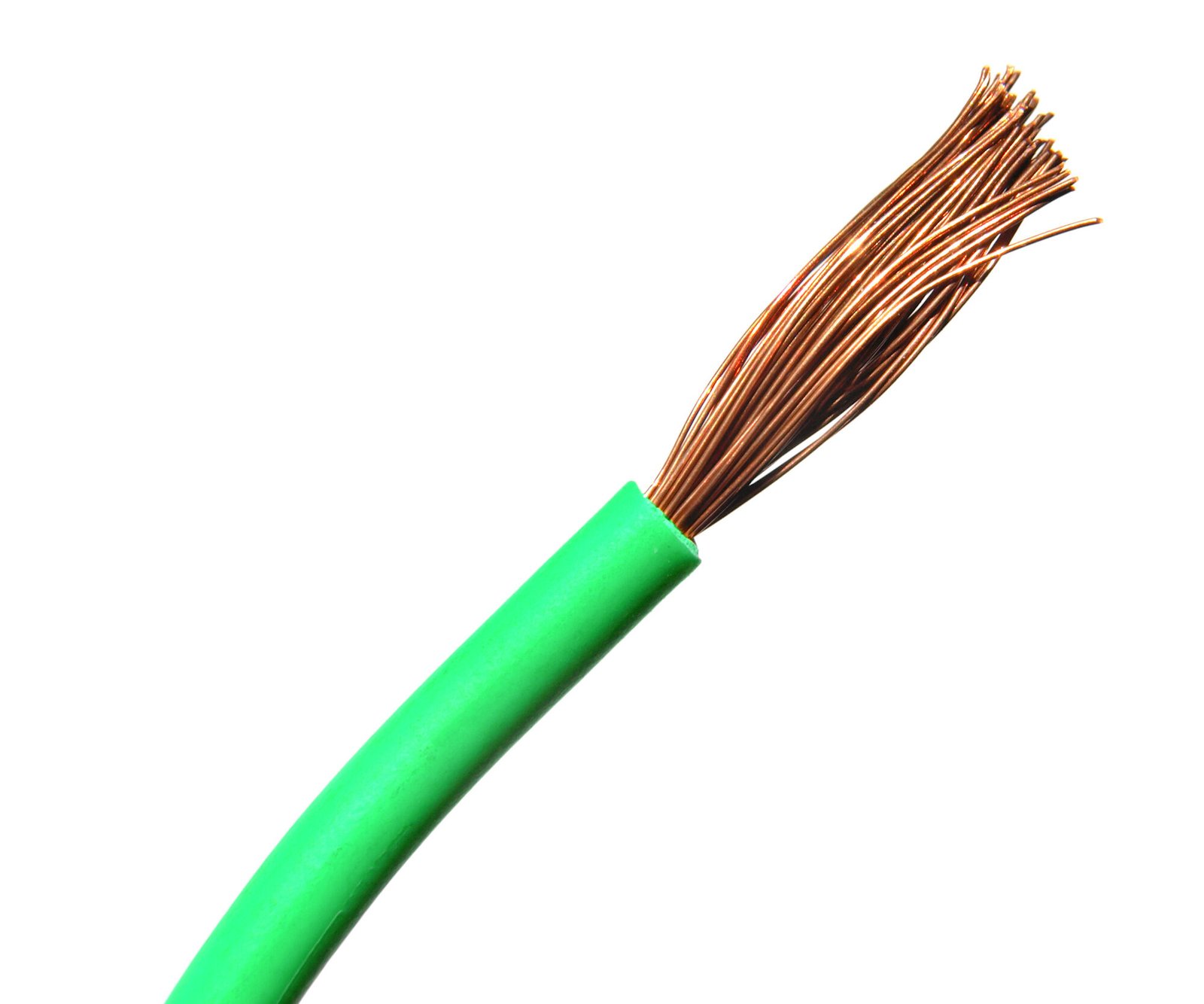

Propriétés spécifiques des câbles souples

Les câbles souples se distinguent par leur capacité à supporter des contraintes mécaniques répétées sans altération de leurs propriétés électriques. La structure multibrins répartit les efforts de flexion sur l’ensemble des conducteurs élémentaires, évitant la concentration de contraintes qui pourrait provoquer une rupture prématurée. Cette conception confère une durée de vie exceptionnelle dans les applications mobiles, où les cycles de flexion peuvent atteindre plusieurs millions d’opérations. La résistance à la torsion constitue un autre atout majeur, permettant l’utilisation dans des équipements rotatifs sans dégradation des performances électriques.

L’isolation des câbles souples fait l’objet d’une attention particulière pour préserver la flexibilité tout en maintenant les propriétés diélectriques. Les matériaux polymères utilisés combinent souplesse et résistance aux agressions chimiques, thermiques et mécaniques. Cette conception permet une utilisation dans des environnements industriels exigeants où les câbles peuvent être exposés à des substances corrosives, des températures variables et des contraintes mécaniques importantes. Les techniques de gainage multicouches renforcent la protection contre les perforations et l’abrasion, étendant significativement la durée de vie opérationnelle.

Applications privilégiées selon le type de câble

Le domaine d’application des câbles rigides s’étend principalement aux installations fixes où la mobilité n’est pas requise. Les réseaux de distribution électrique dans les bâtiments constituent l’usage le plus répandu, depuis les tableaux électriques jusqu’aux points d’utilisation terminaux. Ces installations bénéficient de la stabilité géométrique des câbles rigides, facilitant la réalisation de connexions durables et fiables. L’installation sous goulotte, conduit ou directement encastrée dans les parois tire parti de la rigidité structurelle qui maintient la géométrie du câble sans support intermédiaire excessif. Les économies réalisées sur les coûts d’installation compensent largement le léger surcoût initial par rapport aux solutions souples équivalentes.

Les applications des câbles souples couvrent un spectre beaucoup plus large, incluant tous les équipements nécessitant une mobilité ou des mouvements répétés. L’industrie manufacturière utilise massivement ces câbles pour l’alimentation des machines-outils, robots industriels et équipements de manutention automatisée. Les secteurs du spectacle et de l’événementiel représentent également un marché important, où la facilité de manipulation et la résistance aux manipulations fréquentes constituent des critères déterminants. Les câbles DC souples trouvent une application croissante dans les installations photovoltaïques mobiles et les systèmes de stockage d’énergie modulaires.

Quels critères déterminent le choix entre câble rigide et souple ?

La sélection entre câble rigide et souple dépend principalement de trois critères fondamentaux : la mobilité requise, les contraintes environnementales et les considérations économiques. L’analyse de ces paramètres permet d’optimiser le choix technique tout en respectant les contraintes budgétaires. Les installations fixes privilégient naturellement les câbles rigides pour leur rapport performance-prix avantageux, tandis que les applications mobiles nécessitent impérativement des câbles souples pour garantir la durabilité. L’environnement d’installation influence également la sélection, les conditions agressives orientant vers des solutions souples mieux adaptées aux contraintes mécaniques et chimiques.

Normes et réglementations applicables

Le cadre normatif régissant l’utilisation des câbles électriques s’appuie sur des références internationales harmonisées, adaptées aux spécificités locales par les organismes de normalisation nationaux. La série de normes CEI 60227 définit les exigences applicables aux câbles rigides destinés aux installations fixes, spécifiant les caractéristiques dimensionnelles, électriques et mécaniques minimales. Ces normes établissent les protocoles d’essais permettant de valider la conformité des produits, incluant les tests de résistance diélectrique, de tenue en température et de comportement au feu. Le respect de ces spécifications conditionne l’obtention des certifications nécessaires à la commercialisation et à l’utilisation dans les installations soumises à contrôle réglementaire.

Les câbles souples relèvent de la norme CEI 60245, qui précise les exigences spécifiques liées à leur usage en conditions mobiles. Cette réglementation impose des tests de flexibilité particulièrement sévères, simulant les contraintes d’utilisation réelle sur des millions de cycles. Les critères de qualification incluent la résistance à l’abrasion, la tenue aux huiles et solvants industriels, ainsi que le comportement en température sur une plage étendue. La certification selon ces normes garantit la compatibilité avec les applications industrielles les plus exigeantes et assure la sécurité des utilisateurs. Les références ABB constituent une source d’information technique de référence pour l’application de ces normes dans l’industrie électrique.

Critères de sélection technique et économique

L’évaluation technique d’un projet d’installation électrique nécessite une analyse multicritères prenant en compte les performances électriques, la durabilité et les contraintes d’installation. La section du conducteur constitue le paramètre fondamental, déterminée par l’intensité maximale à véhiculer et la chute de tension admissible. Les câbles rigides présentent généralement un avantage en termes de résistance linéique, permettant d’optimiser la section pour une application donnée. Cette caractéristique se traduit par des économies de matière première et une réduction du volume d’installation, particulièrement appréciable dans les espaces restreints. La température de fonctionnement influence également le choix, les câbles rigides supportant généralement des échauffements plus élevés grâce à leur meilleure dissipation thermique.

L’analyse économique globale intègre le coût d’acquisition, les frais d’installation et les dépenses de maintenance prévisionnelles sur la durée de vie de l’installation. Les câbles rigides présentent un coût initial généralement inférieur de 15 à 25% par rapport aux équivalents souples de même section. Cette différence s’explique par la simplicité du processus de fabrication et la moindre quantité de matière première nécessaire. Les coûts d’installation varient selon la complexité du tracé, les câbles souples facilitant le passage dans les cheminements tortueux mais nécessitant des supports plus nombreux. L’investissement total d’une installation en câbles rigides s’établit typiquement entre 80 et 150 MAD par mètre linéaire posé, contre 120 à 200 MAD pour les solutions souples équivalentes.

Installation et mise en œuvre pratique

Les techniques d’installation diffèrent significativement selon le type de câble sélectionné, influençant les méthodes de travail et les outils nécessaires. L’installation des câbles rigides privilégie les tracés rectilignes et les courbes de grand rayon, minimisant les contraintes mécaniques lors de la pose. Les rayons de courbure minimaux, généralement compris entre 6 et 10 fois le diamètre extérieur, doivent être strictement respectés pour éviter l’endommagement de l’isolation ou la déformation permanente du conducteur. Cette contrainte impose une planification minutieuse du cheminement et peut nécessiter l’ajout de coudes préfabriqués dans les passages complexes. Les techniques de déroulage et de guidage font appel à des équipements spécialisés pour les grandes longueurs, afin de préserver l’intégrité du câble pendant la manutention.

La mise en œuvre des câbles souples offre une flexibilité d’installation supérieure, autorisant des tracés plus complexes avec des rayons de courbure réduits. Cette propriété facilite l’installation dans les bâtiments existants où les contraintes architecturales limitent les possibilités de passage. Les techniques de connexion requièrent une attention particulière pour les câbles souples, les brins multiples nécessitant un sertissage approprié pour garantir la continuité électrique. L’utilisation d’embouts de câblage devient indispensable pour les connexions sur bornes à vis, évitant l’écrasement des brins fins et assurant une résistance de contact optimale. Ces accessoires représentent un surcoût de 5 à 15 MAD par connexion, mais garantissent la fiabilité à long terme de l’installation.

Comment optimiser la durée de vie des différents types de câbles ?

L’optimisation de la durée de vie des installations électriques passe par le respect des conditions d’utilisation spécifiées et la mise en place de mesures préventives adaptées à chaque type de câble. Pour les câbles rigides, la protection contre les contraintes mécaniques accidentelles constitue la priorité, notamment lors des interventions de maintenance sur l’installation. L’utilisation de protections mécaniques aux points de passage et la signalisation des cheminements réduisent significativement les risques d’endommagement. Les câbles souples nécessitent une attention particulière aux points d’ancrage et de guidage, où les contraintes de flexion se concentrent et peuvent provoquer une fatigue prématurée des conducteurs.

Évolutions technologiques et perspectives d’avenir

L’industrie du câble électrique connaît des mutations technologiques importantes, portées par les exigences croissantes de performance, de durabilité et de respect environnemental. Les développements récents se concentrent sur l’amélioration des matériaux d’isolation, intégrant des polymères bio-sourcés et recyclables sans compromettre les propriétés électriques et mécaniques. Ces innovations s’accompagnent de nouvelles techniques de fabrication permettant de réduire l’impact carbone des processus industriels, répondant aux préoccupations de développement durable des maîtres d’ouvrage. Les câbles rigides bénéficient de revêtements anti-UV renforcés pour les applications extérieures, étendant leur domaine d’utilisation traditionnel.

Les câbles souples voient leurs performances améliorées par l’adoption de nouvelles géométries de conducteurs et de techniques de câblage optimisées. Ces avancées permettent d’atteindre des densités de courant supérieures tout en maintenant la flexibilité caractéristique de cette famille de produits. L’intégration de fonctions de surveillance et de diagnostic représente une perspective d’évolution majeure, avec le développement de câbles intelligents intégrant des capteurs de température, d’humidité et de contraintes mécaniques. Ces innovations ouvrent la voie à une maintenance prédictive des installations électriques, optimisant la disponibilité des équipements et réduisant les coûts d’exploitation. Conformément aux conditions générales de ventes, ces technologies émergentes font l’objet de garanties étendues reflétant leur niveau de maturité industrielle.

Guide de sélection pratique et recommandations

La méthodologie de sélection d’un câble électrique s’articule autour d’une démarche structurée prenant en compte l’ensemble des paramètres techniques et économiques du projet. La première étape consiste à définir précisément les conditions d’utilisation, incluant les caractéristiques électriques requises, l’environnement d’installation et les contraintes mécaniques prévisibles. Cette analyse permet d’éliminer les solutions inadaptées et de concentrer l’étude sur les options techniquement viables. L’évaluation comparative des coûts globaux intègre non seulement le prix d’acquisition mais également les frais d’installation, de maintenance et de remplacement sur la durée de vie prévisionnelle de l’équipement.

Les recommandations d’usage privilégient les câbles rigides pour toutes les installations fixes où la mobilité n’est pas requise, bénéficiant de leur rapport performance-prix optimal et de leur durabilité éprouvée. Cette solution convient parfaitement aux réseaux de distribution dans les bâtiments tertiaires et résidentiels, aux installations industrielles fixes et aux raccordements d’équipements stationnaires. Les câbles souples sont préconisés pour toutes les applications mobiles, les environnements à contraintes mécaniques importantes et les installations temporaires nécessitant des démontages fréquents. Le choix final résulte d’un compromis entre les performances techniques requises et les contraintes budgétaires, en tenant compte des évolutions prévisibles des besoins utilisateurs.

En résumé

La distinction entre câbles rigides et souples repose sur des différences structurelles fondamentales qui déterminent leurs domaines d’application privilégiés. Les câbles rigides, avec leur conducteur monobrin, excellent dans les installations fixes grâce à leur stabilité, leur efficacité électrique et leur coût réduit. Les câbles souples, constitués de brins multiples, s’imposent dans les applications mobiles par leur flexibilité et leur résistance aux contraintes mécaniques répétées. Le choix optimal nécessite une analyse multicritères intégrant les exigences techniques, les conditions d’installation et les contraintes économiques du projet.
