Interrupteur sectionneur : guide complet pour installation et choix

Qu’est-ce qu’un interrupteur sectionneur ?

L’interrupteur sectionneur constitue un élément fondamental de protection électrique dans tout tableau de distribution. Cet appareil modulaire combine les fonctions d’interruption et d’isolement galvanique, permettant de couper l’alimentation électrique d’un circuit tout en garantissant une séparation physique visible des contacts. Contrairement à un simple disjoncteur, le sectionneur offre une sécurité absolue lors des interventions de maintenance, empêchant tout risque de réenclenchement accidentel. Sa conception robuste et sa fiabilité éprouvée en font un composant indispensable pour respecter les normes de sécurité électrique en vigueur au Maroc.

Dans l’écosystème électrique domestique et industriel, l’interrupteur sectionneur se positionne comme le gardien silencieux qui veille sur la sécurité des installations. Son mécanisme ingénieux permet non seulement d’interrompre le courant électrique mais aussi de matérialiser cette coupure par une ouverture visible des contacts. Cette caractéristique unique rassure les électriciens et les utilisateurs sur l’état réel de l’installation. Les prix varient généralement entre 150 MAD pour les modèles basiques monophasés et 800 MAD pour les sectionneurs triphasés haute performance, selon les spécifications techniques et la marque choisie.

Types d’interrupteurs sectionneurs disponibles

Sectionneurs monopolaires et multipolaires

Le marché propose différentes configurations d’interrupteurs sectionneurs adaptées aux besoins spécifiques de chaque installation. Les sectionneurs monopolaires, d’un prix moyen de 180 MAD, conviennent parfaitement aux circuits monophasés simples comme l’éclairage ou les prises de courant. Leur installation s’effectue sur le conducteur de phase uniquement, simplifiant considérablement le câblage dans le tableau électrique. Ces modèles compacts occupent généralement un module dans le tableau, optimisant l’espace disponible pour d’autres composants de protection.

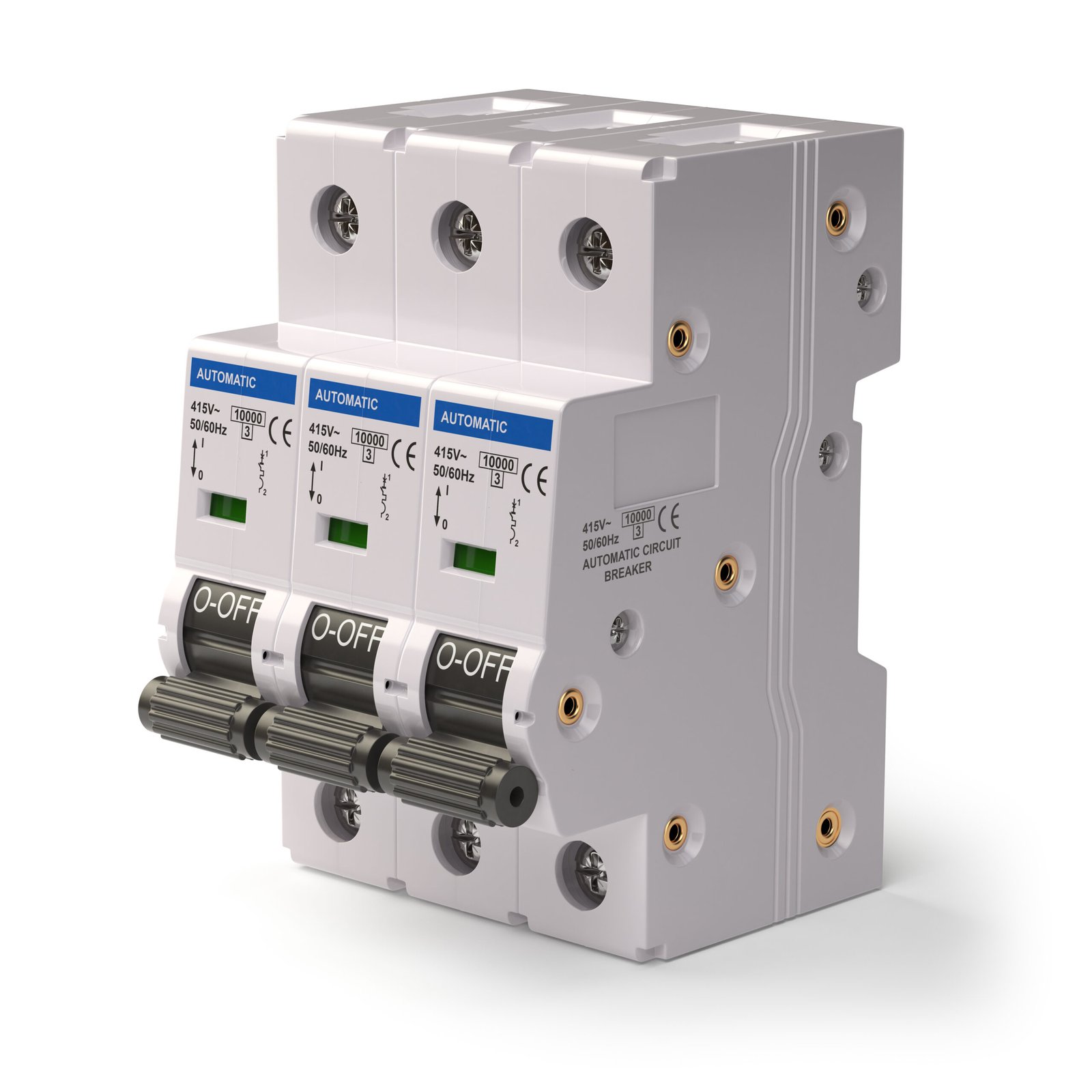

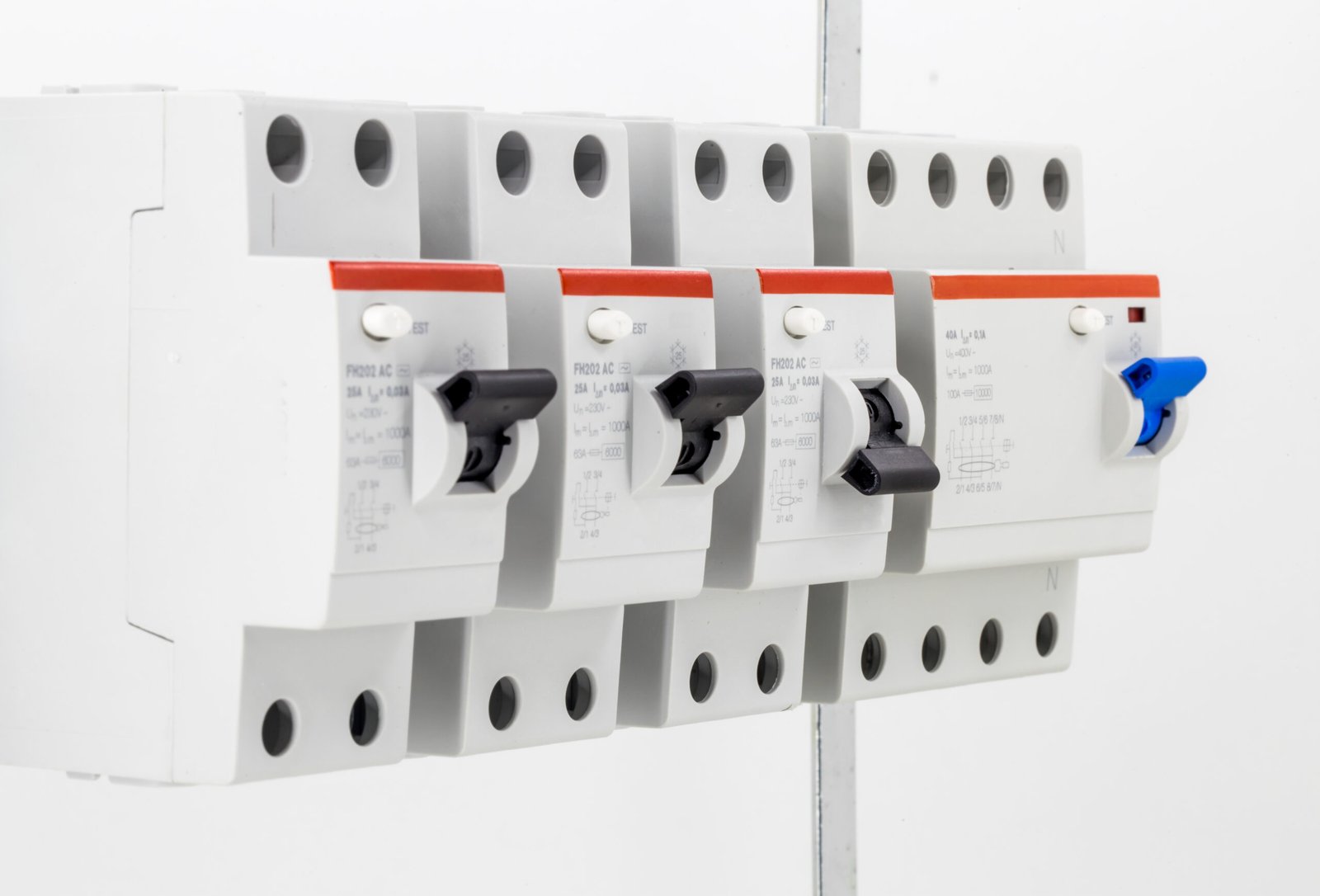

Les sectionneurs bipolaires et tripolaires répondent aux exigences des installations plus complexes et des équipements triphasés. Un sectionneur bipolaire, vendu autour de 320 MAD, permet de couper simultanément la phase et le neutre, garantissant une isolation complète du circuit. Cette configuration s’avère indispensable pour certains appareils sensibles ou dans des environnements humides où la sécurité impose une coupure complète. Les modèles tripolaires, dont le prix oscille entre 450 MAD et 650 MAD, équipent les installations industrielles et les gros équipements domestiques comme les pompes à chaleur ou les systèmes de climatisation.

Sectionneurs avec ou sans fusibles intégrés

L’évolution technologique a donné naissance aux sectionneurs porte-fusibles, combinant protection et isolement en un seul appareil. Ces modèles, proposés entre 280 MAD et 500 MAD selon la capacité, intègrent des fusibles calibrés qui assurent la protection contre les surintensités tout en conservant la fonction de sectionnement. Cette solution hybride présente l’avantage d’économiser l’espace dans le tableau électrique tout en offrant une protection fiable et économique. Le remplacement des fusibles s’effectue facilement après déclenchement, permettant une remise en service rapide après élimination du défaut.

Les sectionneurs sans protection intégrée, plus abordables avec des prix débutant à 150 MAD, se concentrent uniquement sur leur fonction première d’isolement. Ces modèles s’associent généralement avec des disjoncteurs ou des contacteurs pour former une chaîne de protection complète. Leur simplicité de conception garantit une fiabilité maximale et des coûts de maintenance réduits. Bricochoix propose une gamme complète de ces équipements, permettant aux professionnels et particuliers de trouver la solution adaptée à leurs besoins spécifiques.

Installation de l’interrupteur sectionneur dans le tableau électrique

Préparation et choix de l’emplacement

L’installation d’un interrupteur sectionneur dans un tableau électrique exige une préparation minutieuse et le respect de règles de sécurité strictes. La première étape consiste à couper l’alimentation générale du tableau et à vérifier l’absence de tension à l’aide d’un voltmètre approprié. Le choix de l’emplacement revêt une importance cruciale : le sectionneur doit être facilement accessible et positionné logiquement par rapport aux circuits qu’il protège. La norme marocaine recommande de placer les sectionneurs en tête de rangée, permettant une identification rapide et une manœuvre aisée en cas d’intervention.

La lecture attentive de la documentation technique fournie par le fabricant constitue un préalable indispensable à toute installation. Chaque sectionneur possède ses spécificités de montage, ses caractéristiques de serrage et ses contraintes d’environnement. Les modèles de marque ABB par exemple, bénéficient d’une documentation technique particulièrement détaillée qui facilite grandement le travail des installateurs. L’espace nécessaire dans le tableau doit être vérifié avant l’achat, sachant qu’un sectionneur tripolaire peut occuper jusqu’à trois modules sur un rail DIN standard.

Étapes de montage et raccordement

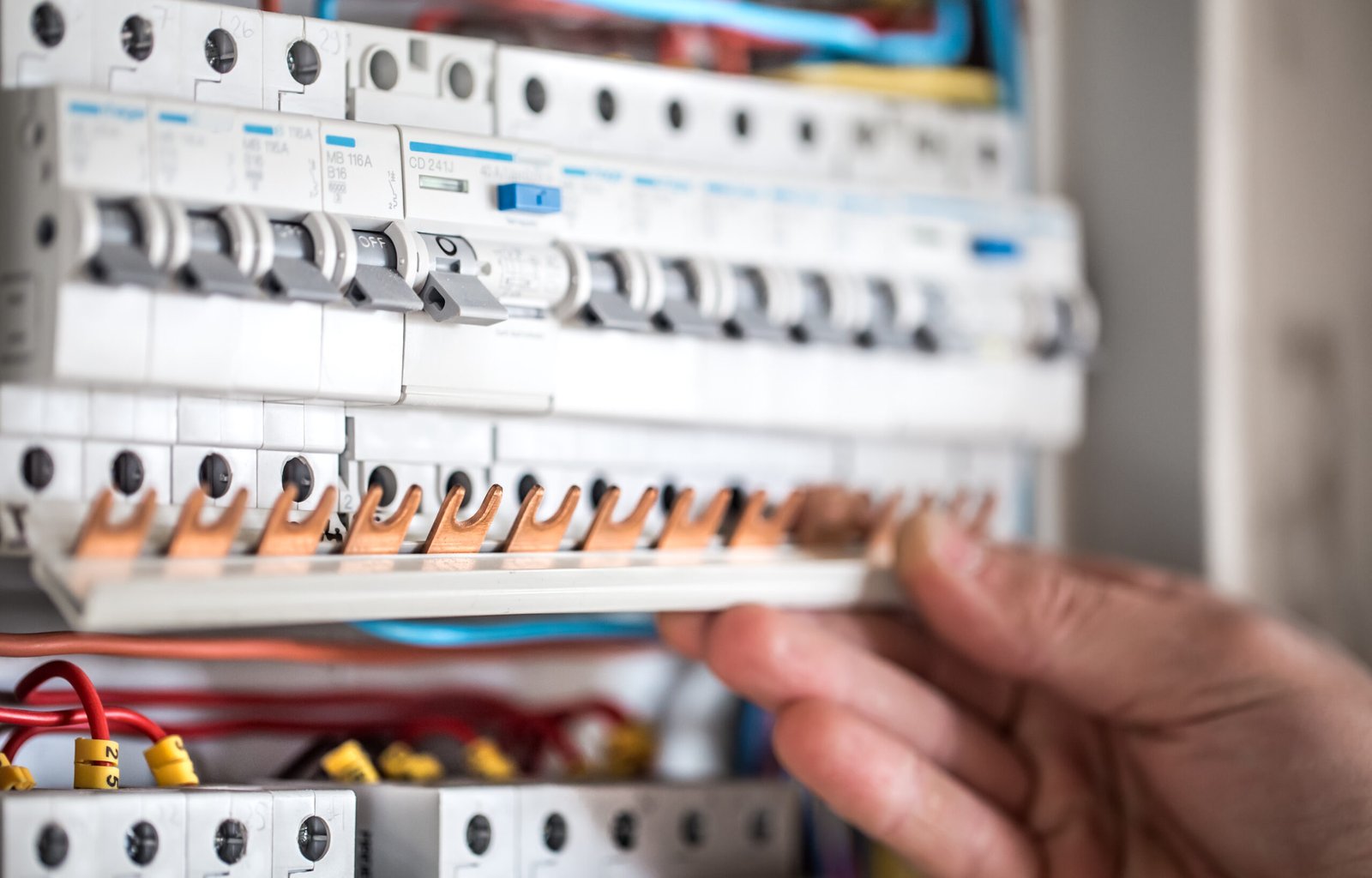

Le montage proprement dit commence par la fixation du sectionneur sur le rail DIN du tableau électrique. Cette opération s’effectue en positionnant l’appareil face au rail, puis en exerçant une pression ferme jusqu’à entendre le clic caractéristique du verrouillage. La vérification de la bonne fixation s’effectue en tentant de faire glisser latéralement le sectionneur : aucun mouvement ne doit être possible. Les bornes de raccordement doivent ensuite être préparées en dénudant les conducteurs sur la longueur appropriée, généralement indiquée par un repère sur le boîtier ou dans la notice technique.

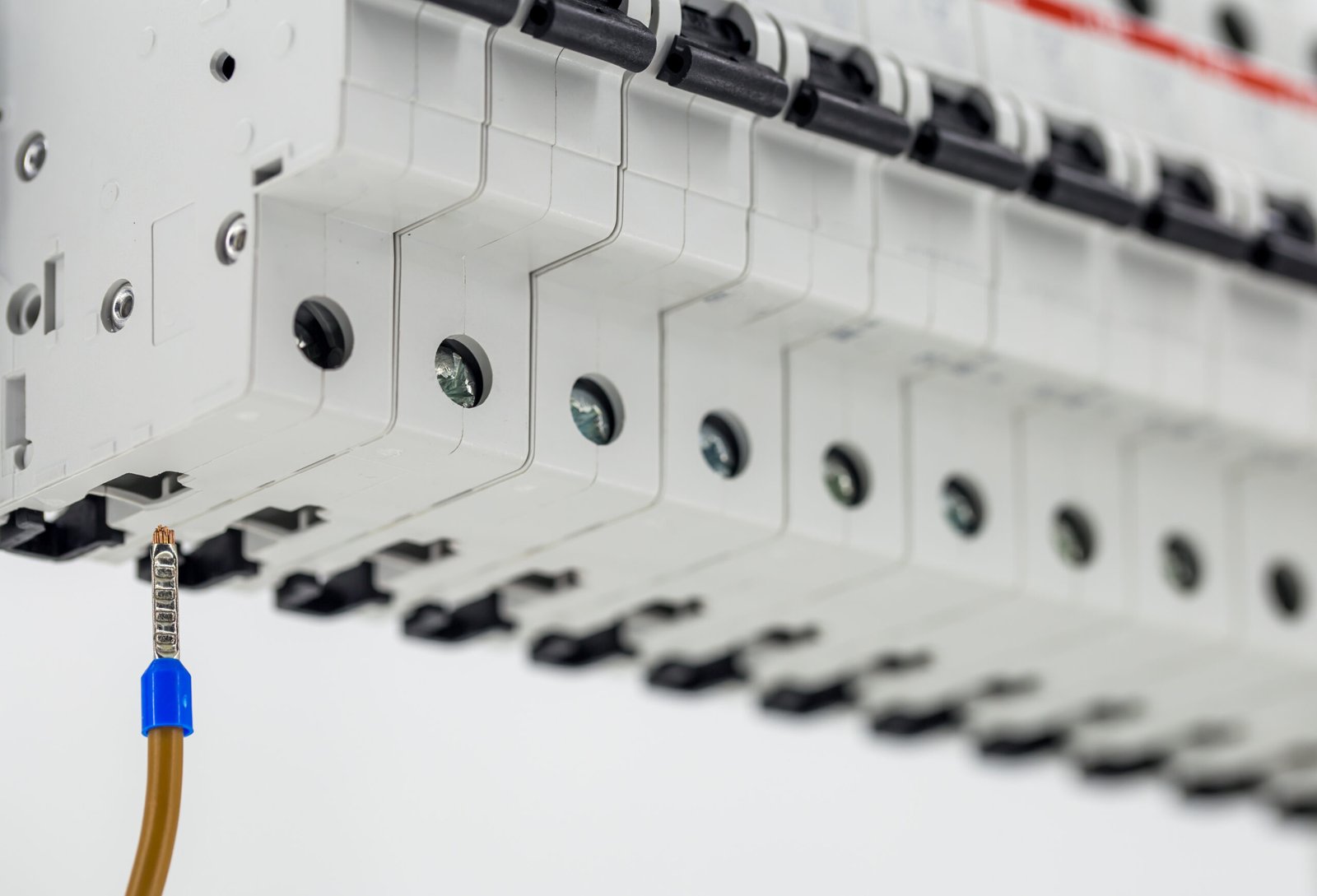

Le raccordement électrique respecte un ordre précis pour garantir la sécurité et le bon fonctionnement. Les conducteurs d’alimentation se connectent sur les bornes amont (généralement repérées par des chiffres impairs : 1, 3, 5), tandis que les départs vers les circuits protégés se raccordent sur les bornes aval (chiffres pairs : 2, 4, 6). Le serrage des bornes s’effectue au couple recommandé par le fabricant, ni trop faible au risque d’échauffement, ni excessif pour éviter d’endommager les conducteurs. Un marquage clair des circuits facilite les interventions futures et respecte les exigences réglementaires en matière de traçabilité.

Avantages et applications pratiques

Sécurité et protection des personnes

L’interrupteur sectionneur apporte une contribution majeure à la sécurité des installations électriques grâce à sa capacité unique d’isolement visible. Cette caractéristique fondamentale permet aux électriciens et aux utilisateurs de s’assurer visuellement que le circuit est effectivement hors tension avant toute intervention. L’ouverture franche des contacts, matérialisée par un indicateur mécanique, élimine tout doute sur l’état de l’installation. Cette sécurité psychologique et technique se révèle particulièrement précieuse lors des opérations de maintenance, de dépannage ou de modification d’installations existantes.

La fonction de sectionnement s’avère également cruciale pour la protection des biens et la prévention des accidents électriques. En cas de défaut majeur sur un circuit, l’interrupteur sectionneur permet d’isoler instantanément la zone concernée, limitant les dégâts et préservant le reste de l’installation. Cette capacité d’intervention rapide s’avère particulièrement appréciable dans les environnements sensibles comme les hôpitaux, les écoles ou les bureaux où la continuité de service des circuits non affectés reste primordiale. Les coûts de maintenance préventive, estimés à environ 50 MAD par an pour un sectionneur standard, restent dérisoires comparés aux économies réalisées en cas de sinistre évité.

Applications spécifiques et recommandations d’usage

Les domaines d’application de l’interrupteur sectionneur couvrent un spectre très large, depuis l’habitat individuel jusqu’aux installations industrielles les plus complexes. Dans le résidentiel, ces appareils protègent efficacement les circuits d’éclairage extérieur, les systèmes de chauffage électrique ou les équipements de piscine. Leur capacité à supporter des courants de court-circuit élevés, souvent supérieure à 6 kA pour les modèles domestiques, garantit une protection fiable même en cas de défaut majeur sur l’installation. Les prix attractifs, débutant à 150 MAD pour les modèles basiques, rendent cette protection accessible à tous les budgets.

L’industrie et le secteur tertiaire exploitent pleinement les capacités des sectionneurs haute performance pour protéger les équipements critiques. Les moteurs électriques, les systèmes de ventilation, les équipements de production bénéficient d’une protection adaptée grâce à des sectionneurs dimensionnés spécifiquement. Les modèles industriels, dont les prix s’échelonnent entre 400 MAD et 1200 MAD selon les spécifications, offrent des performances exceptionnelles en termes de tenue aux courts-circuits et de durabilité. Leur conception robuste supporte les contraintes d’environnements difficiles : température, humidité, vibrations, poussières industrielles.

Critères de sélection et dimensionnement

Caractéristiques techniques essentielles

Le choix d’un interrupteur sectionneur approprié repose sur l’analyse rigoureuse de plusieurs paramètres techniques fondamentaux. Le calibre en intensité constitue le premier critère de sélection : il doit être supérieur ou égal au courant nominal du circuit à protéger, avec une marge de sécurité d’environ 20%. Les sectionneurs domestiques couvrent généralement une plage de 16 à 63 ampères, suffisante pour la plupart des applications résidentielles. Les modèles industriels étendent cette gamme jusqu’à plusieurs centaines d’ampères pour les applications les plus exigeantes.

La tension nominale d’emploi représente un autre paramètre critique qui conditionne la sécurité et la fiabilité de l’installation. Les sectionneurs standards supportent des tensions jusqu’à 400V en alternatif et 500V en courant continu, couvrant la quasi-totalité des besoins domestiques et tertiaires. Le pouvoir de coupure, exprimé en kA, définit la capacité du sectionneur à interrompre un courant de défaut sans dommage. Les modèles d’entrée de gamme, vendus autour de 180 MAD, offrent généralement un pouvoir de coupure de 3 kA, amplement suffisant pour les installations domestiques standard.

Compatibilité et intégration système

L’intégration harmonieuse de l’interrupteur sectionneur dans l’architecture électrique existante nécessite une attention particulière à la compatibilité avec les autres équipements de protection. La coordination avec les disjoncteurs amont et aval garantit une sélectivité optimale en cas de défaut, préservant la continuité de service des circuits non concernés. Cette approche système évite les déclenchements intempestifs et optimise la disponibilité de l’installation électrique. Les fabricants proposent généralement des tables de coordination détaillées facilitant le choix des associations optimales.

L’évolutivité de l’installation constitue également un critère de choix important, particulièrement dans le contexte de rénovations ou d’extensions futures. Opter pour des sectionneurs légèrement surdimensionnés, avec un surcoût modéré d’environ 30 MAD par rapport aux modèles standard, permet d’anticiper les besoins futurs sans refonte complète du tableau électrique. Cette approche préventive s’avère particulièrement judicieuse dans les logements neufs ou les locaux commerciaux susceptibles d’évoluer. Les conditions générales de vente précisent généralement les modalités de retour en cas d’erreur de dimensionnement initiale.

Maintenance et dépannage

Maintenance préventive recommandée

La pérennité et la fiabilité d’un interrupteur sectionneur dépendent largement de la qualité de sa maintenance préventive. Un programme d’entretien régulier, espacé de 12 à 18 mois selon l’environnement d’installation, permet de détecter précocement les signes d’usure ou de dysfonctionnement. L’inspection visuelle constitue la première étape : vérification de l’état des bornes, recherche de traces d’échauffement, contrôle de la propreté générale de l’appareil. Ces opérations simples, réalisables par un électricien qualifié en moins de 15 minutes, permettent d’identifier 80% des problèmes potentiels avant qu’ils ne deviennent critiques.

Le contrôle des serrages de bornes représente une opération cruciale souvent négligée. Les variations de température et les vibrations peuvent progressivement desserrer les connexions, créant des résistances parasites génératrices d’échauffements dangereux. Un resserrage préventif, effectué au couple recommandé par le fabricant, élimine ce risque à moindre coût. La vérification du mécanisme de manœuvre complète cet entretien de base : la course des contacts doit être franche et complète, sans point dur ni accrochage. Un graissage léger des articulations, avec une graisse spéciale contacts électriques valant environ 25 MAD, prolonge significativement la durée de vie de l’appareil.

Diagnostic et résolution des pannes courantes

Les défaillances d’interrupteurs sectionneurs présentent généralement des symptômes caractéristiques facilitant le diagnostic. Un échauffement anormal des bornes signale souvent un mauvais serrage ou une surcharge du circuit protégé. Cette situation, détectable par une inspection thermographique ou simplement par la chaleur dégagée, nécessite une intervention immédiate pour éviter l’endommagement de l’installation. La résolution passe généralement par la vérification et le resserrage des connexions, suivi d’un contrôle de la charge réelle du circuit.

Les difficultés de manœuvre constituent un autre symptôme fréquent, particulièrement sur les installations anciennes ou mal entretenues. Un sectionneur qui refuse de s’ouvrir ou de se fermer normalement présente un risque de sécurité majeur car sa fonction d’isolement n’est plus garantie. Les causes possibles incluent l’accumulation de poussière dans le mécanisme, l’usure des contacts mobiles ou la déformation des pièces sous l’effet de courts-circuits répétés. Le remplacement de l’appareil défaillant s’impose généralement, avec un coût global incluant la fourniture et la main-d’œuvre oscillant entre 200 MAD et 450 MAD selon le type de sectionneur. La politique de retour et remboursement peut s’appliquer si le défaut survient pendant la période de garantie.

Réglementation et normes en vigueur

Cadre réglementaire marocain

L’installation d’interrupteurs sectionneurs au Maroc s’inscrit dans un cadre réglementaire précis défini par l’Office National de l’Électricité et de l’Eau Potable (ONEE) et les normes nationales dérivées des standards internationaux IEC. Ces réglementations imposent des exigences strictes concernant les caractéristiques techniques, les conditions d’installation et les modalités de contrôle des équipements de protection électrique. Le respect de ces normes conditionne non seulement la sécurité des installations mais aussi la validité des assurances en cas de sinistre électrique.

La norme marocaine NM 14-100, adaptation de la norme française NF C 15-100, définit précisément les règles d’installation des sectionneurs dans les tableaux électriques. Elle impose notamment l’utilisation de sectionneurs omnnipolaires pour certaines applications spécifiques, la distance minimale entre appareils pour assurer une dissipation thermique correcte, et les modalités de marquage des circuits. Les installateurs professionnels doivent obligatoirement respecter ces prescriptions sous peine de voir leur responsabilité engagée en cas d’incident. La certification par un organisme agréé, dont le coût avoisine 150 MAD par installation, atteste de la conformité des travaux réalisés.

Évolutions réglementaires et perspectives

L’évolution constante des technologies électriques et des exigences de sécurité entraîne une adaptation régulière du cadre normatif applicable aux interrupteurs sectionneurs. Les nouvelles réglementations européennes, progressivement transposées dans le droit marocain, renforcent les exigences en matière de performance environnementale et de recyclabilité des équipements électriques. Ces évolutions impactent directement les choix techniques et les coûts d’installation, avec une tendance générale à la hausse des prix des équipements certifiés, estimée à 10-15% sur les cinq prochaines années.

L’émergence des réseaux intelligents et des systèmes de gestion énergétique bouleverse également les spécifications techniques des sectionneurs. Les nouveaux modèles intègrent progressivement des fonctionnalités de communication et de surveillance à distance, permettant une maintenance prédictive plus efficace. Ces évolutions technologiques, bien que représentant un surcoût initial d’environ 100 MAD par rapport aux modèles conventionnels, génèrent des économies substantielles sur le cycle de vie complet de l’installation. La démocratisation de ces technologies avancées s’annonce rapide, portée par la baisse continue des coûts de production et l’accroissement des exigences réglementaires en matière d’efficacité énergétique.

En résumé : points clés sur l’interrupteur sectionneur

L’interrupteur sectionneur constitue un élément indispensable de sécurité électrique, combinant fonctions d’interruption et d’isolement visible. Son installation dans le tableau électrique obéit à des règles précises garantissant une protection optimale des personnes et des biens. Les prix varient de 150 MAD pour les modèles basiques à 800 MAD pour les versions industrielles hautes performances. Le choix s’effectue selon les paramètres techniques du circuit à protéger : intensité nominale, tension d’emploi, pouvoir de coupure et environnement d’installation.

La maintenance préventive, espacée de 12 à 18 mois, assure la longévité et la fiabilité de l’équipement. Les contrôles portent sur l’état des connexions, le serrage des bornes et le bon fonctionnement du mécanisme de manœuvre. Le respect des normes marocaines en vigueur conditionne la sécurité de l’installation et la validité des garanties assurancielles. L’évolution technologique vers des sectionneurs communicants ouvre de nouvelles perspectives en matière de maintenance prédictive et d’optimisation énergétique.
