Supports et structures de fixation panneau solaire : guide complet toiture plate vs inclinée

Définition des supports et structures de fixation pour panneaux solaires

Les supports et structures de fixation constituent l’élément fondamental qui assure la liaison mécanique entre les panneaux photovoltaïques et la toiture de votre habitation. Ces systèmes d’ancrage garantissent non seulement la stabilité et la sécurité de votre installation solaire, mais optimisent également l’orientation et l’inclinaison des modules pour maximiser la production énergétique. Au Maroc, où l’ensoleillement atteint des niveaux exceptionnels, le choix du système de fixation approprié représente un investissement crucial qui détermine la rentabilité et la durabilité de votre projet photovoltaïque sur plusieurs décennies.

Types de toitures et leurs spécificités pour l’installation solaire

Le marché marocain présente une diversité architecturale remarquable qui influence directement le choix des supports et structures de fixation pour panneaux solaires. Les toitures traditionnelles en terre cuite, largement répandues dans les médinas et les constructions anciennes, nécessitent des solutions d’ancrage spécifiques qui préservent l’étanchéité tout en supportant les charges mécaniques importantes. Les constructions modernes privilégient souvent les toitures plates en béton, particulièrement adaptées aux installations photovoltaïques grâce à leur surface uniforme et leur capacité portante élevée. Cette configuration permet une liberté totale dans l’orientation et l’inclinaison des panneaux, optimisant ainsi la production énergétique selon les conditions d’ensoleillement locales.

Les toitures inclinées, qu’elles soient couvertes de tuiles, d’ardoises ou de tôles métalliques, présentent des défis techniques particuliers. L’angle naturel de la pente peut constituer un avantage en rapprochant l’installation de l’inclinaison optimale, généralement comprise entre 30 et 35 degrés au Maroc. Cependant, ces configurations nécessitent des systèmes de fixation plus complexes pour assurer une répartition uniforme des charges sur la charpente. Les professionnels de Bricochoix recommandent une étude structurelle préalable pour déterminer la capacité portante réelle de la toiture et adapter en conséquence les supports choisis.

Solutions de fixation pour toitures plates : avantages et contraintes

Les toitures plates offrent des conditions idéales pour l’installation de supports et structures de fixation grâce à leur accessibilité et leur flexibilité d’aménagement. Les systèmes de fixation lestés représentent la solution la plus couramment adoptée, utilisant des blocs de béton ou des dalles préfabriquées pour maintenir les structures sans percement de l’étanchéité. Cette approche présente l’avantage considérable de préserver l’intégrité du complexe d’étanchéité, évitant ainsi les risques d’infiltration d’eau qui constituent la principale source de désordres dans les installations photovoltaïques. Les coûts associés à ces solutions varient généralement entre 150 MAD et 300 MAD par mètre carré de surface couverte, selon la complexité de la structure et les exigences de résistance au vent.

L’inclinaison des panneaux sur toiture plate nécessite des structures triangulaires robustes, généralement réalisées en aluminium ou en acier galvanisé pour résister aux conditions climatiques marocaines. Ces châssis permettent d’orienter les modules selon l’azimut solaire optimal, typiquement vers le sud, et d’ajuster l’angle d’inclinaison pour maximiser la captation énergétique. Les systèmes modulaires facilitent la maintenance et permettent des extensions futures de l’installation. Cependant, l’ombrage mutuel entre les rangées de panneaux impose un espacement minimal qui limite la densité d’installation et peut réduire la puissance totale installée sur une surface donnée.

Systèmes de fixation pour toitures inclinées : techniques et performance

Les toitures inclinées requièrent des supports et structures de fixation spécialement conçus pour s’adapter aux différents matériaux de couverture tout en préservant l’étanchéité existante. Les crochets de fixation représentent la solution technique la plus répandue, s’ancrant directement sur les éléments porteurs de la charpente à travers la couverture. Ces dispositifs, généralement réalisés en acier inoxydable ou en aluminium traité, offrent une résistance optimale à la corrosion dans l’environnement salin des régions côtières marocaines. Le coût de ces systèmes varie entre 80 MAD et 200 MAD par point de fixation, selon la complexité du montage et les spécifications techniques requises.

La pose sur toiture inclinée présente l’avantage significatif de suivre naturellement la pente optimale pour la production photovoltaïque, réduisant ainsi les besoins en structures d’inclinaison supplémentaires. Les rails de montage, positionnés parallèlement à la ligne de pente, permettent une répartition uniforme des charges sur l’ensemble de la charpente. Cette configuration facilite également l’évacuation naturelle des eaux pluviales et limite l’accumulation de poussières ou de débris végétaux sur les modules. Néanmoins, l’orientation imposée par l’architecture existante peut ne pas correspondre à l’azimut solaire optimal, nécessitant parfois des compromis sur la performance énergétique globale de l’installation.

Matériaux et technologies des structures de support

Le choix des matériaux pour les supports et structures de fixation conditionne directement la durabilité et la rentabilité économique de l’installation photovoltaïque. L’aluminium anodisé constitue le standard de référence dans l’industrie solaire grâce à sa légèreté, sa résistance à la corrosion et sa facilité de mise en œuvre. Les alliages d’aluminium série 6000, enrichis en magnésium et silicium, offrent une résistance mécanique exceptionnelle tout en conservant une excellente usinabilité pour les profilés complexes. Le coût de ces matériaux représente généralement 60 à 70% du prix total du système de fixation, soit environ 400 MAD à 600 MAD par kilowatt installé selon les spécifications techniques.

L’acier galvanisé à chaud représente une alternative économique particulièrement adaptée aux installations de grande envergure où la masse des structures n’constitue pas une contrainte majeure. Le processus de galvanisation assure une protection anticorrosion durable, essentielle dans les environnements agressifs caractérisés par une forte exposition saline ou des variations thermiques importantes. Les innovations récentes introduisent des revêtements hybrides combinant galvanisation et traitements organiques, prolongeant la durée de vie des structures au-delà de 25 ans. Ces solutions techniques, développées par des leaders mondiaux comme ABB, intègrent des fonctionnalités avancées de monitoring et d’optimisation énergétique.

Calcul des charges et dimensionnement structural

Le dimensionnement des supports et structures de fixation nécessite une analyse rigoureuse des sollicitations mécaniques auxquelles sera soumise l’installation photovoltaïque tout au long de sa durée de vie. Les charges permanentes, constituées du poids propre des panneaux et des structures de support, représentent généralement 15 à 25 kilogrammes par mètre carré selon la technologie photovoltaïque choisie. Les modules monocristallins, plus denses, génèrent des charges supérieures aux technologies polycristallines ou couches minces, influençant directement le dimensionnement des structures portantes. Cette analyse préliminaire détermine les sections de profilés nécessaires et les espacements maximaux entre points de fixation.

Les charges climatiques, notamment les pressions exercées par les vents dominants et les surcharges neige exceptionnelles en altitude, constituent les sollicitations dimensionnantes dans la plupart des configurations. Au Maroc, les zones côtières atlantiques et méditerranéennes sont soumises à des vents violents dépassant fréquemment 120 kilomètres par heure, nécessitant des coefficients de sécurité majorés dans les calculs de résistance. Les normes techniques nationales, alignées sur les standards européens Eurocodes, imposent des facteurs de charge minimaux variant de 1,35 pour les charges permanentes à 1,50 pour les actions variables. Cette approche conservative garantit la sécurité structurelle sur une période de retour de 50 ans, compatible avec la durée de vie attendue des installations photovoltaïques.

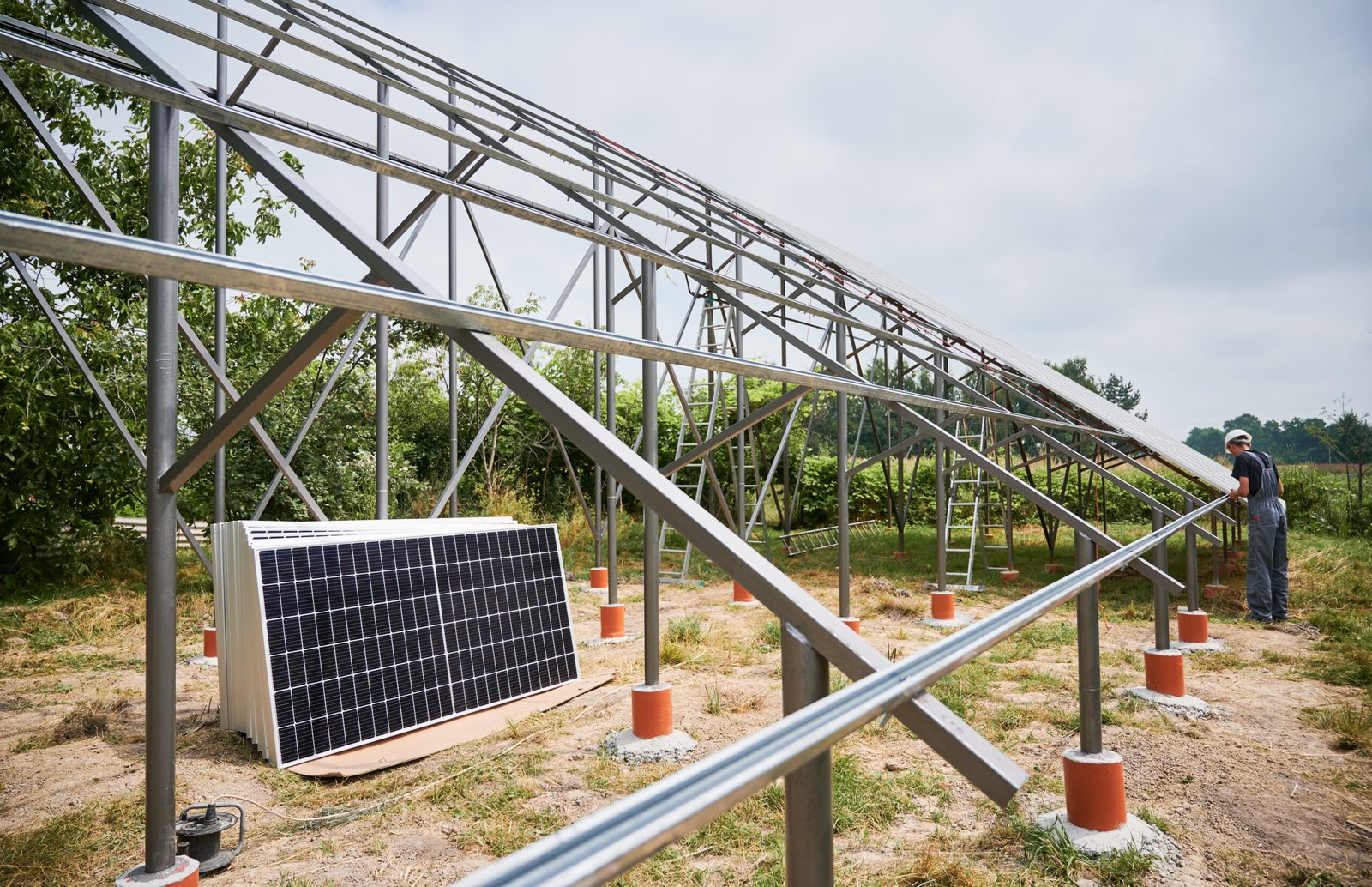

Installation et mise en œuvre des systèmes de fixation

La mise en œuvre des supports et structures de fixation exige un savoir-faire technique spécialisé et le respect de procédures strictes garantissant la qualité et la pérennité de l’installation. La phase préparatoire commence par un relevé dimensionnel précis de la toiture, incluant l’identification des éléments porteurs, la vérification de la planéité et l’évaluation de l’état général de la couverture existante. Cette étape critique permet d’adapter le projet aux contraintes réelles du site et d’optimiser l’implantation des panneaux pour maximiser la production énergétique. Les professionnels utilisent des outils de modélisation tridimensionnelle pour visualiser l’installation finale et anticiper les éventuelles difficultés techniques.

Le processus d’installation proprement dit débute par le marquage précis des points de fixation selon les plans d’exécution validés. Sur toiture inclinée, chaque percement doit être réalisé avec une précision millimétrique pour traverser le matériau de couverture sans l’endommager et atteindre l’élément porteur sous-jacent. L’étanchéité autour de chaque point de fixation nécessite l’application de produits spécialisés, généralement des mastics silicones ou polyuréthanes, complétés par des dispositifs d’étanchéité préformés. Cette attention particulière à l’étanchéité constitue un point crucial couvert par les conditions générales de ventes des installateurs professionnels, qui garantissent généralement leurs interventions sur cette problématique pendant plusieurs années.

Coûts et rentabilité économique des différents systèmes

L’analyse économique des supports et structures de fixation doit intégrer non seulement les coûts d’acquisition et d’installation, mais également les impacts sur la performance énergétique et les frais de maintenance sur la durée de vie de l’installation. Les systèmes de fixation pour toiture plate, incluant les structures d’inclinaison et les lests de maintien, représentent généralement 12 à 18% du coût total de l’installation photovoltaïque, soit environ 2 500 MAD à 4 000 MAD par kilowatt installé selon la complexité du projet. Cette proportion peut varier significativement selon les spécificités du site, notamment l’accessibilité, les contraintes architecturales et les exigences de résistance climatique.

Les installations sur toiture inclinée présentent généralement un coût de fixation inférieur, représentant 8 à 12% de l’investissement total, grâce à l’absence de structures d’inclinaison supplémentaires et à la simplification des systèmes de lestage. Cependant, cette économie apparente peut être compensée par des coûts d’étanchéité plus élevés et des difficultés d’accès majorant les frais de main-d’œuvre. La rentabilité à long terme dépend également de la facilité de maintenance et de nettoyage, les installations sur toiture plate offrant généralement un accès plus aisé pour les interventions périodiques. Les garanties commerciales, dont les modalités sont détaillées dans la politique de retour et remboursement, couvrent généralement les défauts de fabrication des structures de fixation pendant 10 à 15 ans.

Maintenance et surveillance des structures de support

La maintenance préventive des supports et structures de fixation constitue un facteur déterminant de la performance et de la longévité de l’installation photovoltaïque. Les contrôles visuels réguliers, recommandés semestriellement, permettent de détecter précocement les signes de corrosion, de desserrage des fixations ou de déformation des structures sous l’effet des cycles thermiques et des contraintes mécaniques. Cette surveillance systématique inclut la vérification de l’étanchéité autour des points de fixation, particulièrement critique après les épisodes climatiques sévères caractéristiques du climat marocain. Les anomalies détectées doivent faire l’objet d’interventions immédiates pour éviter leur propagation et préserver l’intégrité globale du système.

Les opérations de maintenance corrective concernent principalement le resserrage des fixations, le remplacement des joints d’étanchéité vieillis et la retouche des revêtements anticorrosion sur les zones d’usure localisée. Ces interventions, généralement réalisées par des techniciens spécialisés, nécessitent l’utilisation d’équipements de protection individuelle adaptés au travail en hauteur et le respect des normes de sécurité en vigueur. Le coût annuel de maintenance représente typiquement 0,5 à 1% de la valeur d’acquisition des structures de fixation, soit environ 50 MAD à 100 MAD par kilowatt installé. Cette charge opérationnelle, bien que modeste, doit être intégrée dans l’analyse de rentabilité globale du projet photovoltaïque.

Innovations et évolutions technologiques

L’industrie des supports et structures de fixation connaît une évolution technologique rapide, portée par la recherche d’optimisation des coûts et d’amélioration des performances. Les systèmes de fixation intégrés, incorporant directement les fonctions de support dans les modules photovoltaïques, simplifient considérablement la mise en œuvre tout en réduisant les coûts de main-d’œuvre. Ces innovations, développées en partenariat avec les fabricants de panneaux, permettent une industrialisation accrue du processus d’installation et une réduction des délais de réalisation. Les gains économiques associés peuvent atteindre 15 à 20% sur les coûts de pose, représentant une économie de 300 MAD à 500 MAD par kilowatt installé.

Les technologies de monitoring intégrées aux structures de fixation ouvrent de nouvelles perspectives d’optimisation et de maintenance prédictive. Ces systèmes intelligents, équipés de capteurs de contrainte et de température, permettent un suivi en temps réel de l’état mécanique des structures et alertent automatiquement en cas d’anomalie détectée. L’analyse des données collectées facilite la planification des interventions de maintenance et optimise la disponibilité de l’installation. Ces solutions avancées, encore émergentes sur le marché marocain, devraient se démocratiser progressivement avec la baisse des coûts des composants électroniques et l’amélioration des infrastructures de communication sans fil.

En résumé

Le choix des supports et structures de fixation pour panneaux solaires dépend étroitement du type de toiture et des contraintes spécifiques de chaque installation. Les toitures plates offrent une flexibilité maximale d’orientation et d’inclinaison au prix de structures plus complexes, tandis que les toitures inclinées simplifient la fixation mais imposent des contraintes d’orientation. L’investissement dans des systèmes de qualité, représentant 8 à 18% du coût total de l’installation, garantit la performance et la durabilité sur 25 ans. La maintenance préventive régulière assure la pérennité du système et optimise la production énergétique.
