Câble électrique : guide complet pour choisir la bonne section

Le choix d’un câble électrique adapté constitue un élément fondamental de toute installation électrique sécurisée. La section du câble détermine sa capacité à transporter le courant électrique sans échauffement excessif, garantissant ainsi la sécurité des personnes et des biens. Une section inadaptée peut provoquer des surchauffes, des pertes d’énergie importantes ou même des incendies. Cette problématique concerne aussi bien les professionnels de l’électricité que les particuliers souhaitant réaliser leurs travaux d’installation ou de rénovation électrique. Au Maroc, les normes de sécurité électrique imposent des règles strictes concernant le dimensionnement des câbles selon leur utilisation. Comprendre ces exigences permet d’éviter les erreurs coûteuses et dangereuses, tout en optimisant les performances de l’installation électrique.

Définition et principe de fonctionnement du câble électrique

Un câble électrique se compose principalement d’un ou plusieurs conducteurs en cuivre ou en aluminium, entourés d’une gaine isolante. La section du câble correspond à la surface de la section transversale du conducteur, exprimée en millimètres carrés (mm²). Cette dimension détermine directement la capacité du câble à véhiculer l’intensité électrique sans échauffement dangereux. Plus la section est importante, plus le câble peut supporter une intensité élevée. Le principe physique repose sur la résistance électrique du matériau conducteur : une section plus large offre moins de résistance au passage du courant, réduisant ainsi les pertes par effet Joule et l’échauffement du câble. Cette caractéristique est cruciale pour dimensionner correctement une installation électrique et assurer sa durabilité. Les fabricants proposent des sections standardisées allant de 0,75 mm² pour les applications à faible puissance jusqu’à plusieurs centaines de mm² pour les installations industrielles.

Types de câbles électriques et leurs applications spécifiques

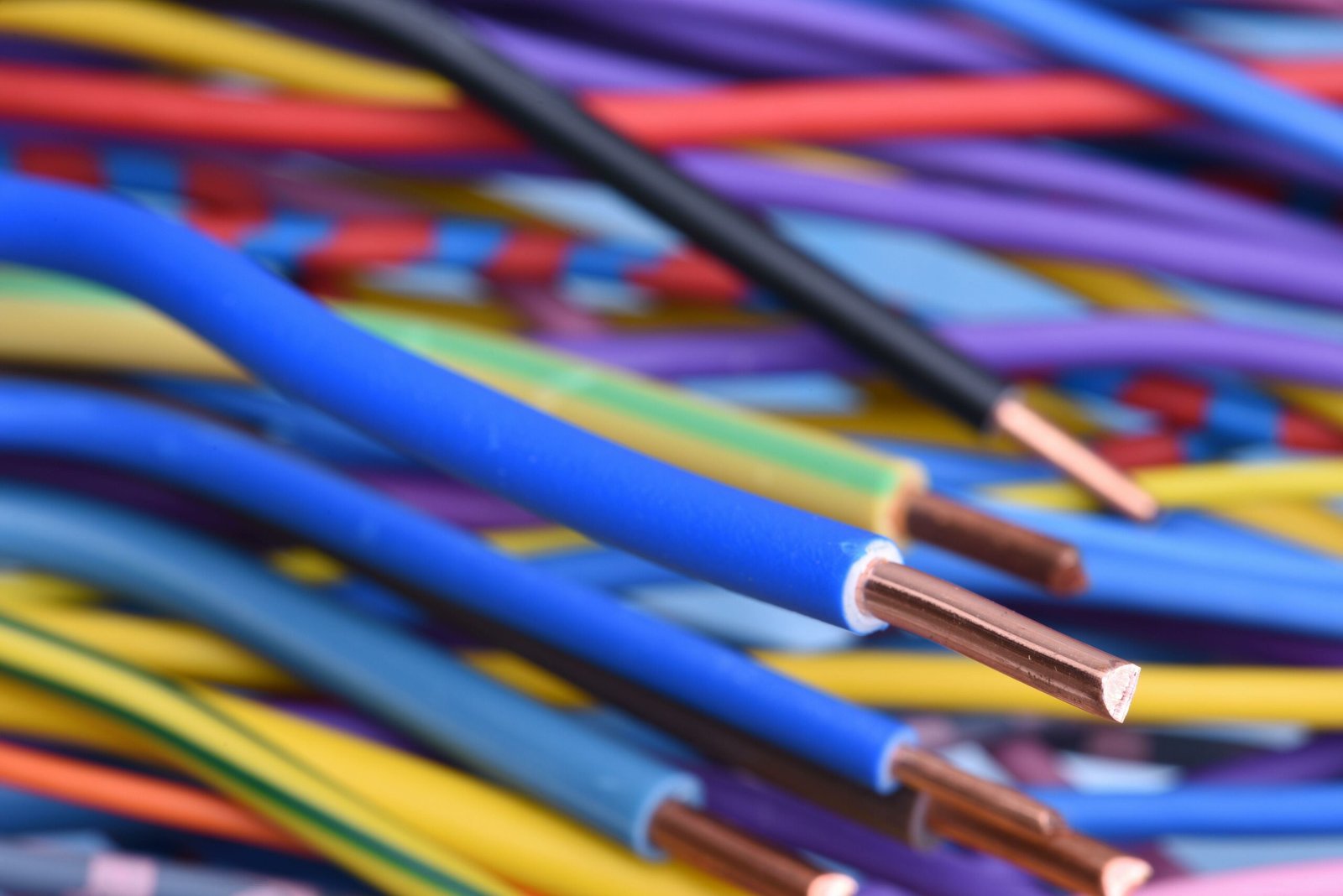

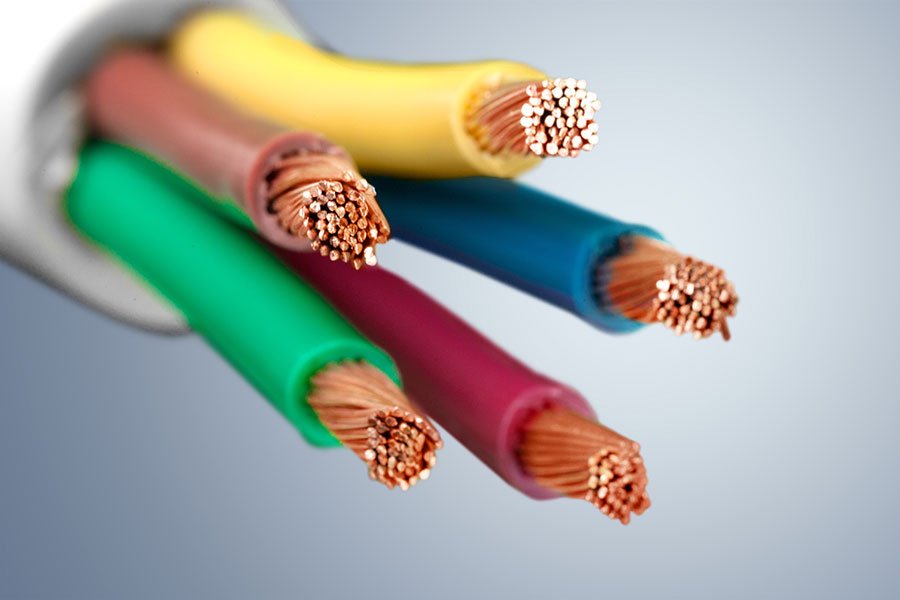

Le marché propose différents types de fil électrique adaptés à des usages variés. Les câbles rigides, composés d’un conducteur monobrin, conviennent parfaitement aux installations fixes dans les murs ou les gaines techniques. Leur rigidité facilite le passage dans les conduits et assure une connexion stable dans les boîtiers électriques. Les câbles souples, constitués de multiples brins fins, offrent une flexibilité supérieure pour les connexions mobiles et les appareils portables. Les prix varient considérablement selon le type et la qualité : un câble rigide standard de 2,5 mm² coûte environ 8 MAD le mètre, tandis qu’un câble souple équivalent peut atteindre 12 MAD le mètre. Les câbles blindés, protégés par un écran métallique, sont indispensables dans les environnements perturbés électromagnétiquement, avec des tarifs débutant à 25 MAD le mètre. Cette diversité permet de répondre précisément aux exigences de chaque application, depuis l’éclairage domestique jusqu’aux installations industrielles complexes.

Comment calculer la section nécessaire selon l’intensité ?

Le calcul de la section d’un câble électrique nécessite de connaître l’intensité maximale que devra supporter le circuit. La formule de base utilise la loi d’Ohm : I = P/U, où I représente l’intensité en ampères, P la puissance en watts et U la tension en volts. Pour une installation domestique au Maroc (230V monophasé), un appareil de 2300W consommera 10A. Ensuite, il faut consulter les tableaux normatifs indiquant la section minimale selon l’intensité et le mode de pose. Par exemple, pour un circuit de 16A encastré dans un mur, une section de 2,5 mm² est généralement suffisante, tandis que le même circuit en apparent nécessitera 4 mm² pour compenser la moins bonne dissipation thermique. Ces calculs intègrent également un coefficient de sécurité pour éviter tout fonctionnement à la limite des capacités du câble, garantissant ainsi la longévité et la sécurité de l’installation électrique.

Normes marocaines et réglementations en vigueur

Au Maroc, les installation électrique doivent respecter la norme NM 06.1.000, inspirée de la norme française NF C 15-100. Cette réglementation impose des sections minimales selon l’usage : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises de courant standard et 6 mm² pour les plaques de cuisson électriques. Les circuits spécialisés comme les chauffe-eau nécessitent des sections adaptées à leur puissance, généralement entre 2,5 et 6 mm². La norme précise également les couleurs obligatoires : bleu pour le neutre, vert/jaune pour la terre et différentes couleurs pour les phases. Le non-respect de ces prescriptions peut entraîner le refus de raccordement par l’ONE (Office National de l’Électricité) et compromettre les assurances en cas de sinistre. Les installateurs agréés par Bricochoix maîtrisent parfaitement ces exigences réglementaires et garantissent la conformité des installations. Cette expertise professionnelle évite les erreurs coûteuses et assure la sécurité des occupants du logement.

Sections de câblage électrique selon les circuits domestiques

Chaque type de circuit domestique nécessite une section de câblage électrique spécifique, déterminée par la puissance des appareils alimentés et la protection associée. Les circuits d’éclairage, protégés par des disjoncteurs 16A, utilisent généralement des câbles de 1,5 mm² suffisants pour supporter les charges relativement faibles des ampoules LED modernes. Les prises de courant standard, également protégées par du 16A, requièrent des câbles de 2,5 mm² pour alimenter les appareils électroménagers courants. Les circuits spécialisés présentent des exigences supérieures : 4 mm² pour un lave-linge (disjoncteur 20A), 6 mm² pour une plaque de cuisson (disjoncteur 32A) et jusqu’à 10 mm² pour certains fours électriques puissants. Ces sections garantissent un fonctionnement sûr sans échauffement excessif des conducteurs. Le coût de ces câbles varie de 6 MAD le mètre pour du 1,5 mm² à 45 MAD le mètre pour du 10 mm², justifiant l’importance d’un dimensionnement précis pour optimiser le budget de l’installation électrique.

Quelles sont les conséquences d’une section inadaptée ?

Une section de câble électrique insuffisante provoque plusieurs problèmes graves. L’échauffement excessif du conducteur peut atteindre des températures dangereuses, dégradant l’isolant et créant un risque d’incendie. Les pertes énergétiques augmentent significativement, entraînant une surconsommation électrique et des factures plus élevées. La chute de tension dans les câbles sous-dimensionnés affecte les performances des appareils électriques, réduisant leur durée de vie et leur efficacité. Inversement, une section surdimensionnée représente un investissement inutile sans amélioration notable des performances. L’optimisation du choix de section permet d’économiser jusqu’à 30% sur le coût des câbles tout en maintenant la sécurité. Les normes de sécurité imposent des sections minimales précisément pour éviter ces écueils et garantir un fonctionnement fiable de l’installation électrique.

Tableau de correspondance section/intensité/usage

Méthodes de calcul avancées et facteurs correctifs

Le dimensionnement précis d’un câble électrique nécessite la prise en compte de plusieurs facteurs correctifs selon les conditions d’installation. La température ambiante influence directement la capacité de transport du courant : une température élevée réduit cette capacité et peut nécessiter l’adoption d’une section supérieure. Le mode de pose joue également un rôle crucial : un câble encastré dans l’isolant thermique d’un mur aura une capacité réduite par rapport au même câble posé en apparent avec une bonne ventilation. Le regroupement de plusieurs circuits dans la même gaine impose l’application de coefficients de réduction pour éviter l’échauffement mutuel des conducteurs. La longueur du circuit détermine la chute de tension admissible : les circuits longs nécessitent parfois des sections supérieures pour limiter cette chute à 3% maximum. Ces calculs complexes justifient l’intervention de professionnels qualifiés, respectant les conditions générales de ventes et garantissant la conformité de l’installation. L’expertise technique permet d’optimiser le dimensionnement tout en respectant scrupuleusement les normes de sécurité en vigueur.

Comment tenir compte de la longueur du circuit ?

La longueur d’un circuit électrique influence significativement le choix de la section du câble électrique. Plus le circuit est long, plus la résistance du conducteur augmente, provoquant une chute de tension préjudiciable au bon fonctionnement des appareils. La norme limite cette chute à 3% de la tension nominale pour l’éclairage et 5% pour les autres usages. Pour un circuit de 50 mètres alimentant une prise 16A, une section de 4 mm² peut être nécessaire au lieu des 2,5 mm² habituels. Le calcul précis utilise la formule : ΔU = ρ × L × I / S, où ρ est la résistivité du cuivre, L la longueur, I l’intensité et S la section. Cette approche technique permet d’éviter les sous-performances et les dysfonctionnements des équipements électriques situés en bout de ligne, tout en optimisant le coût de l’installation.

Critères de sélection et qualité des câbles électriques

La sélection d’un fil électrique de qualité nécessite l’examen de plusieurs critères techniques essentiels. La composition du conducteur constitue le premier élément : le cuivre offre une meilleure conductivité que l’aluminium mais coûte plus cher, avec un différentiel d’environ 40% sur le prix final. La qualité de l’isolant détermine la résistance aux agressions extérieures : température, humidité, rayons UV et produits chimiques. Les câbles conformes aux normes NF ou CE garantissent le respect des exigences de sécurité, contrairement aux produits d’importation douteuse vendus à bas prix. La section réelle du conducteur peut varier selon les fabricants : certains câbles économiques présentent des sections inférieures aux indications, compromettant la sécurité de l’installation. Un câble de 2,5 mm² de qualité supérieure coûte environ 10 MAD le mètre contre 6 MAD pour un produit d’entrée de gamme, mais cette différence se justifie par la durabilité et la fiabilité accrues. L’investissement dans des composants de qualité évite les problèmes futurs et garantit la conformité aux normes de sécurité électrique internationales.

Installation et mise en œuvre pratique

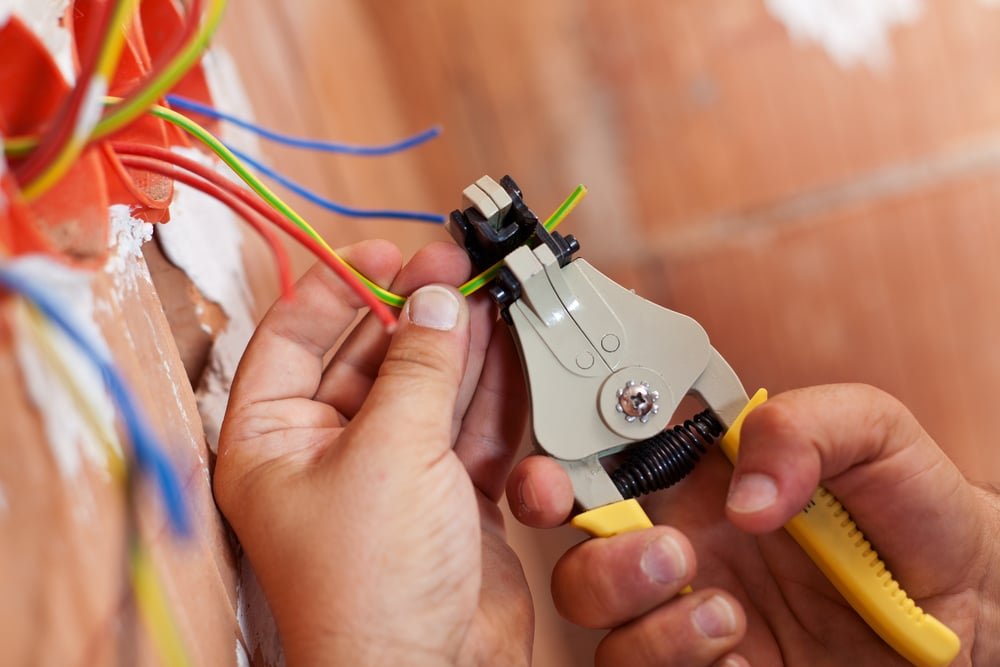

L’installation d’un câble électrique requiert le respect de règles précises pour garantir la sécurité et la durabilité du circuit. La préparation des extrémités nécessite un dénudage soigneux sur 10 à 15 mm, en évitant d’entailler le conducteur qui pourrait créer un point de faiblesse. Les connexions doivent être réalisées avec des dominos adaptés à la section ou par soudage pour les installations professionnelles. Le passage dans les gaines techniques impose le respect des rayons de courbure minimaux pour éviter l’endommagement de l’isolant : généralement 6 fois le diamètre extérieur du câble. La fixation doit être effectuée tous les 40 cm environ pour éviter les contraintes mécaniques excessives. Les traversées de cloisons nécessitent une protection appropriée pour prévenir l’abrasion du câble. Ces précautions d’installation, bien que techniques, conditionnent la fiabilité à long terme du circuit électrique et la sécurité des utilisateurs. Le non-respect de ces règles peut compromettre la garantie et les conditions de retour et remboursement des équipements électriques.

Quels outils sont nécessaires pour l’installation ?

L’installation d’un câble électrique nécessite un outillage spécialisé pour garantir un travail de qualité. Une pince à dénuder adaptée aux différentes sections évite d’endommager les conducteurs lors de la préparation des connexions. Un tournevis testeur permet de vérifier l’absence de tension avant toute intervention. Les pinces coupantes doivent être de bonne qualité pour obtenir des coupes nettes sans déformation du conducteur. Un multimètre s’avère indispensable pour contrôler la continuité des circuits et mesurer les résistances d’isolement. L’investissement dans un outillage de qualité, représentant environ 300 à 500 MAD, améliore significativement la qualité des installations et réduit les risques d’accidents.

Évolutions technologiques et tendances futures

Le domaine du câble électrique connaît des évolutions technologiques significatives, notamment avec l’émergence des smart buildings et des installations domotiques. Les câbles communicants intègrent désormais des fonctions de transmission de données en plus du transport de l’énergie électrique, permettant le pilotage intelligent des équipements. Les nouveaux isolants résistent mieux aux températures élevées, autorisant des intensités supérieures pour des sections identiques. Les conducteurs en alliage de cuivre offrent une résistance à la corrosion améliorée dans les environnements difficiles. L’intégration de fibres optiques dans certains câbles électriques permet la convergence des réseaux énergie et communication. Ces innovations impactent les coûts : un câble intelligent coûte environ 50% plus cher qu’un câble traditionnel, soit 15 MAD le mètre contre 10 MAD, mais offre des fonctionnalités étendues. Ces évolutions redéfinissent les standards de l’installation électrique et ouvrent de nouvelles perspectives pour l’habitat connecté et l’efficacité énergétique.

En résumé

Le choix de la section d’un câble électrique repose sur trois critères fondamentaux : l’intensité du circuit, la longueur de la liaison et les conditions d’installation. Les sections standardisées vont de 1,5 mm² pour l’éclairage à 16 mm² pour les gros électroménagers, avec des prix variant de 6 à 65 MAD le mètre. Le respect des normes marocaines NM 06.1.000 garantit la sécurité et la conformité de l’installation. Une section inadaptée peut provoquer échauffements, pertes énergétiques et risques d’incendie. L’expertise professionnelle optimise le dimensionnement et assure la durabilité de l’installation électrique dans le respect des réglementations en vigueur.
